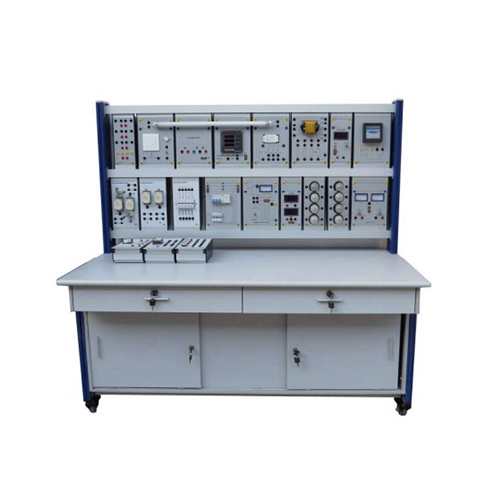

ZE4199 Дидактическое оборудование для тренера по сети переменного тока Панель обучения электрооборудованию
1. Тренер должен иметь следующие возможности:
Изучите характеристики чисто резистивной цепи, индуктивной цепи, чисто емкостной цепи.
Изучите характеристики чисто резистивной параллельной цепи, индуктивной параллельной цепи, чисто емкостной параллельной цепи.
Измерение тока и напряжения в последовательной цепи R-L, последовательной цепи R-C и последовательной цепи R-L-C и их векторная диаграмма.
Постройте векторную диаграмму путем измерения тока и напряжения в параллельной цепи R-L, параллельной цепи R-C и параллельной цепи R-L-C.
Определение значения сопротивления, индуктивности, емкости последовательной цепи R-L, R-C, R-L-C и построение векторной диаграммы.
Определение значения сопротивления, индуктивности, емкости R-L, R-C, R-L-C Параллельная цепь и построение векторной диаграммы.
Определение эффективного или переменного сопротивления катушки.
Измерение активной мощности, реактивной мощности, полной мощности электрической нагрузки.
Измерение энергии, потребляемой электрической цепью.
Определение коэффициента мощности последовательных и параллельных цепей R-L, R-C, R-L-C.
Определение чередования фаз трехфазного источника напряжения.
Измерение линейного и фазного напряжения и тока трехфазной индуктивной нагрузки и емкостной нагрузки, соединенных звездой.
Измерение линейного и фазного напряжения и тока в 3-фазном соединении треугольником индуктивной нагрузки и емкостной нагрузки.
Измерение трехфазной мощности методом 3-ваттметра балансного Емкостная нагрузка с трехфазным соединением звездой и треугольником.
Измерение мощности и тока нейтрали 3-фазной 4-проводной несимметричной нагрузки и построение векторной диаграммы.
Постройте векторную диаграмму путем измерения тока, напряжения и мощности методом 2 ваттметра в сбалансированной трехфазной индуктивной нагрузке, соединенной звездой и соединенной треугольником.
Измерение резонансной частоты последовательного контура R-L-C и определение добротности.
Измерение резонансной частоты параллельной цепи R-L-C и определение добротности.
Повышение коэффициента мощности установки или нагрузки.
Изучите характеристики устройства PFI.
Другие средства;
Специальная система защиты от прямого короткого замыкания 440 В
Система индикации трехфазного питания
2. источник питания:
Источник питания: входное напряжение 1ϕ = 220 В переменного тока, 50 Гц; 3ϕ = 380-440 В переменного тока;
Выходная мощность:
Резистивная нагрузка: 220 В, мощность 1-ϕ = 1200 Вт (мин); 3-ϕ = 2000 Вт (мин);
Индуктивная нагрузка: 220 В, 50 Гц. Емкость 1-ϕ = 120VAR-550VAR, 3-ϕ = 350VAR (мин);
Емкостная нагрузка: 220 В, 50 Гц, емкость 1-ϕ = 200 ВАр, 3-ϕ = 200 ВАр (мин);
Стандартные аксессуары с печатным руководством по эксплуатации
