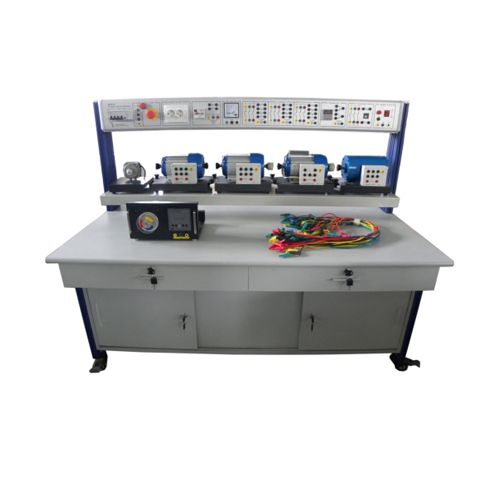

ZE3114 Станок для машинного обучения переменного тока Учебное оборудование Преподаватель электрика
1 Обзор продукта
1.1 Профиль
Этот тренажер включает в себя различные типы асинхронных двигателей и компонентов управления,
посредством экспериментов студенты могут познакомиться с характеристиками электродвигателя переменного тока, освоить его
принципы управления и режим управления, он будет развивать технические навыки студентов и
знание. Тренер подходит для учащихся ПТУ, техникумов.
студенты, студенты колледжей, специализирующиеся в области электротехники, электроники
технологии, технология мехатроники и т. д.
1.2 Персонаж
(1) Учебный верстак использует раму из алюминиевой колонны, в нее входит
метр и блок питания для проверки и измерения технических параметров, это
прост в использовании, и его нелегко сломать.
(2) Оборудованные двигателями, студенты могут составлять комбинации и завершать многие
содержание обучения.
(3) Учебный верстак имеет высокую систему безопасности.
2 Технические параметры
(1) Входная мощность: трехфазная, пятипроводная, 380 В ± 10% 50 Гц
(2) Размеры: 1600 мм × 800 мм × 1300 мм (тип подставки)
Размер: 1600 мм × 400 мм × 600 мм (тип рамы = настольный)
(3) Полная мощность: ＜ 2,0 кВА
(4) Вес: ＜ 200 кг
(5) Рабочая среда:
Температура окружающей среды: -10 + 40 ℃.
Относительная влажность: ＜ 85% (25 ℃) 3 Продукт состоит из
3.1 Панель управления питанием
Панель управления питанием использует металлическую панель с алюминиевой структурой, все закрытые
структура ящиков
3.2 Учебный верстак (только для стендового типа)
Учебный верстак использует алюминиевую конструкцию. Внизу верстака универсальные 4 колеса, на колесе 2 отбойных молотка. Тренажер можно удобно перемещать или останавливать. Толщина панели рабочего стола составляет 25 мм, высокоплотная подложка, есть процесс обработки при высокой температуре и высоком давлении. Он оснащен тремя выдвижными ящиками с направляющими рельсами, шкафом с двумя нажимными и заглушками. Конструкция добротная и надежная, внешний вид красивый.
3.3 Панель управления питанием
(1) Три фазы, пятипроводный вход питания, он был проверен на утечку
управление выключателем, есть кнопка аварийного останова, можно отключить электричество
при аварийной ситуации.
(2) Оборудование с индикатором питания, выходным штекером европейской розетки, безопасным питанием 4 мм.
выходные розетки.
(3) Оборудование с защитным автоматом двигателя переменного тока, внутреннее с источником питания переменного тока, с коротким замыканием.
функция защиты цепи.
4 Содержание обучения
4.1 Электроэксперимент с однофазным конденсатором
(1) Статическое испытание однофазного конденсатора
(2) Принцип работы однофазного конденсатора, проверка его характеристик и работоспособности.
(3) Управление функцией запуска однофазного конденсатора
(4) Управление переключением конденсатора с двойным значением однофазного конденсатора
4.2 Эксперимент с однофазным электродвигателем на полюсе
(1) Статическое испытание однофазного электродвигателя на полюсах
(2) Принцип работы электродвигателя с однофазной маской на полюсах, его характеристики и функциональные испытания
(3) Управление функцией запуска электродвигателя с однофазной маской полюса
4.3 Эксперимент с трехфазным асинхронным двухскоростным двигателем
(1) Статическое испытание трехфазного асинхронного двухскоростного двигателя.
(2) Принцип, особенности и функции трехфазного асинхронного двухскоростного двигателя
контрольная работа
(3) Трехфазный асинхронный двухскоростной двигатель с высокой и низкой скоростью
контроль функций
(4) Преобразование скорости трехфазного асинхронного двухскоростного двигателя (изменение
контроль скорости
4.4 Эксперимент с трехфазным асинхронным двигателем с короткозамкнутым ротором
(1) Принцип и особенности трехфазного асинхронного двигателя с короткозамкнутым ротором
(2) Статическое испытание трехфазного асинхронного двигателя с короткозамкнутым ротором
(3) Функциональное испытание трехфазного асинхронного двигателя с короткозамкнутым ротором
(4) Трехфазный асинхронный двигатель с короткозамкнутым ротором Положительное и отрицательное преобразование для управления
(5) Управление запуском трехфазного асинхронного двигателя с короткозамкнутым ротором
(6) Максимальный ток с тепловой задержкой трехфазного асинхронного двигателя с короткозамкнутым ротором
реле управления
(7) Реле времени управляет запуском трехфазного асинхронного двигателя с короткозамкнутым ротором и
задержка остановки
4.5 Эксперимент с электродвигателями с контактным кольцом с трехфазной обмоткой
(1) Принцип и характеристики трехфазных электродвигателей с контактными кольцами.
(2) Статическое испытание электродвигателей с контактным кольцом с трехфазной обмоткой.
(3) Подключение и функционирование электродвигателей с контактным кольцом с трехфазной обмоткой.
(4) Проверка рабочих характеристик электродвигателей с контактным кольцом с трехфазной обмоткой
(5) Управление пуском и остановом трехфазных электродвигателей с контактными кольцами.
(6) Применение стартера ротора с контактным кольцом
4.6 Эксперимент с трехфазным синхронным двигателем переменного тока с постоянными магнитами
(1) Принцип и особенности трехфазного синхронного двигателя с постоянными магнитами переменного тока
(2) Статическое испытание синхронного двигателя трехфазного переменного тока с постоянными магнитами
(3) Подключение и функционирование трехфазного синхронного двигателя с постоянными магнитами переменного тока
(4) Эксперимент по управлению запуском синхронного двигателя с трехфазным постоянным магнитом переменного тока.
(5) Трехфазное управление скоростью синхронного двигателя с постоянными магнитами переменного тока
(6) Управление замкнутым контуром синхронного двигателя трехфазного переменного тока с постоянными магнитами
Эксперимент
Поставка руководства пользователя на английском языке.
