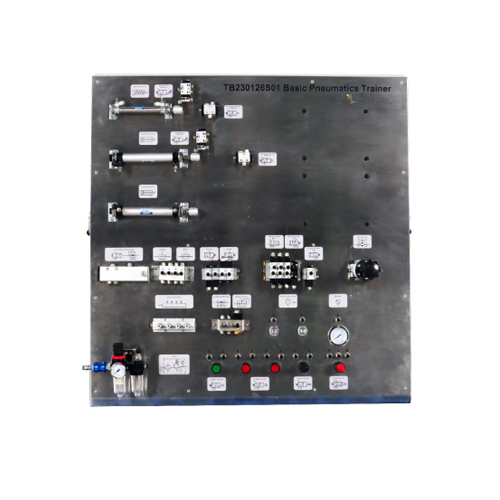

TB230126S01 Учебный стенд для отработки базовых навыков пневматики, лабораторное оборудование для учебных целей, комплект для обучения пневматике. I. Обзор продукта
1.1 Описание продукта
Он состоит из блока пневматического обслуживания, пневматического привода, группы пневматических компонентов и комплекта силового клапана. С помощью тренажера вы сможете ознакомиться с основными принципами работы отдельных компонентов. Вы сможете понять и разработать эксперименты для достижения различных целей, взаимодействуя между различными компонентами.
С помощью тренажера вы сможете освоить его принципы и методы управления, а также развить соответствующие знания и навыки тестировщиков. Подходит для обучения и оценки навыков по соответствующим специальностям.
1.2 Характеристики продукта
1. Не требует специальных требований к установке и интерфейсу питания.
2. Стабильная работа, более надежная и долговечная в использовании благодаря упрощенной газовой схеме.
3. Высокая скорость отклика, достигающая миллисекундного уровня в пределах управляемого диапазона.
II. Параметры производительности
2.1 Технические параметры
Пневматический индикатор: рабочее давление 0,1-0,8 МПа
Безмасляный воздушный компрессор и воздушный насос: 220 В, 550 Вт, 8 л
2.2 Габариты и вес
Габариты: 900*400*878 мм
Вес: <100 кг
III. Названия компонентов и описание функций продукта
3.1 Основные части продукта
№ Название
1 Тройной клапан
2 3/2-ходовой кнопочный клапан (постоянно открытый)
3 3/2-ходовой кнопочный клапан (нормально закрытый)
4 3/2-ходовой поворотный клапан
5 3/2-ходовой поворотный клапан
6 Давление манометр
7 Пневматическая индикаторная лампа
8 Быстродействующий выпускной клапан
9 Клапан воссоединения
10 Распределение источника газа
11 Клапан задержки
12 Двухступенчатый клапан давления
13 Челночный клапан
14 3/2-ходовой преобразовательный клапан (часто открытый)
15 3/2-ходовой преобразовательный клапан (нормально закрытый)
16 Двухступенчатый реверсивный клапан с управлением воздухом 5/2
17 Одноступенчатый реверсивный клапан с управлением воздухом 5/2
18 Одноступенчатый реверсивный клапан с управлением воздухом 3/2
19 Последовательный клапан
20 Цилиндр двойного действия
21 Цилиндр одинарного действия
22 Роликовый концевой выключатель
23 Рычажный концевой выключатель Lex 3.2 Комплектующие изделия
№ Наименование
1 Трахея
2 Ножницы для трахеи
3 Трахеальный блок
4 Пневматический Т-образный соединитель
5 Прямой соединитель
6 Пружинная трахея
IV. Список комплектации изделия
№ Наименование Количество
1 Тройной блок 1
2 Источники воздуха 1
3 Клапан задержки 1
4 Двухступенчатый клапан давления 1
5 Челночный клапан 1
6 3/2-ходовой переходной клапан (часто открытый) 2
7 3/2-ходовой переходной клапан (нормально закрытый) 1
8 Клапан воссоединения 1
9 Быстродействующий выпускной клапан 1
10 3/2-ходовой кнопочный клапан (часто открытый) 2
11 3/2-ходовой кнопочный клапан (нормально закрытый) 2
12 3/2-ходовые поворотные клапаны 1
13 5/2-ходовой поворотный клапан 1
14 Манометр 1
15 Пневматическая индикаторная лампа 2
16 Последовательный клапан 1
17 Одноканальный пневматический 3/2-ходовой реверсивный клапан 2
18 Одноканальный пневматический 5/2-ходовой реверсивный клапан 1
19 Двухканальный пневматический 5/2-ходовой реверсивный клапан 3
20 Цилиндр двойного действия 2
21 Цилиндр одинарного действия 1
22 Роликовый концевой выключатель 2
23 Рычажный концевой выключатель Lex 2
24 Воздушный насос 1
25 трахея 50 м
26 Ножницы для трахеи 1
27 Трахеальный блок 10
28 Пневматический Т-образный соединитель 5
29 Прямой соединитель 2
30 Пружинная трахея 1
V. Список экспериментов
Эксперимент 1. Испытание цилиндра двойного действия
Эксперимент 2. Испытание щелевого клапана
Эксперимент 3. Испытание клапана задержки
Эксперимент 4. Испытание клапана двойного давления
Эксперимент 5. Испытание челночного клапана
Эксперимент 6. Испытание клапана Subvant
Эксперимент 7. Испытание реверсивного клапана 5/2 с двойным пневматическим управлением
Эксперимент 8. Испытание реверсивного клапана 5/2 с одинарным пневматическим управлением
Эксперимент 9. Испытание концевого выключателя роликового типа и концевого выключателя рычажного типа
