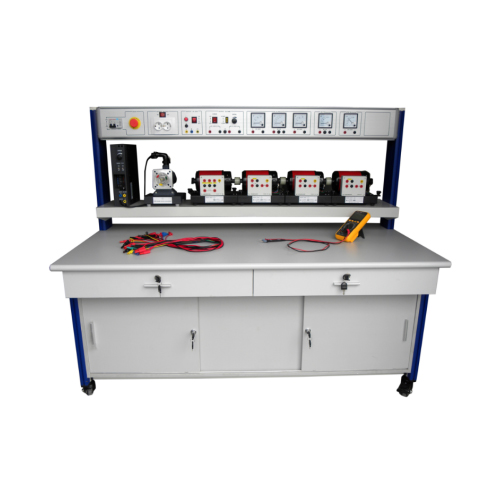

ZE3103 Рабочий стол для обучения электродвигателей постоянного тока Оборудование для профессионального обучения Электрический верстак
1 Обзор продукта
1.1 Профиль
Этот тренажер включает в себя различные типы двигателей постоянного тока, экспериментируя с учениками.
может быть знаком с характеристиками двигателя постоянного тока, освоить принципы его управления и контроля
режим, он будет развивать у студентов технические навыки и знания.
подходит для учащихся профессиональных училищ, студентов техникумов, колледжей
студенты, специализирующиеся в области электротехники, электроники, мехатроники
технологии и т. д.
1.2 Персонаж
(1) Учебный верстак использует раму из алюминиевой колонны, в нее входит
метр и блок питания для проверки и измерения технических параметров, это
прост в использовании, и его нелегко сломать.
(2) Оборудованные двигателями, студенты могут составлять комбинации и завершать многие
содержание обучения.
(3) Учебный верстак имеет высокую систему безопасности.
2 Технические параметры
(1) Входная мощность: однофазная, трехпроводная, 220 В ± 10% 50 Гц
(2) Размеры: 1600 мм × 800 мм × 1300 мм (тип подставки)
Размер: 1600 мм × 400 мм × 600 мм (настольный тип = тип рамы)
(3) Полная мощность: ＜ 2,0 кВА
(4) Вес: ＜ 100 кг
(5) Условия работы:
Температура окружающей среды: -10 + 40 ℃.
Относительная влажность: ＜ 85% (25 ℃) 3 Продукт состоит из
3.1 Панель управления питанием
Панель управления питанием использует металлическую панель с алюминиевой структурой, все закрытые
структура ящиков
3.2 Учебный верстак (только для стендового типа)
Тренировочный верстак использует алюминиевую конструкцию. Внизу верстака есть универсальные 4 колеса, на колесе есть 2 отбойных молотка. Тренажер можно перемещать или останавливать удобно. Толщина панели верстака составляет 25 мм. -процесс обработки огня.Он оснащен тремя выдвижными ящиками с направляющими рельсами, 2 нажимными и заглушками.Конструкция прочная и надежная, внешний вид красивый.
3.3 Панель управления питанием
(1) Однофазный, трехпроводный вход питания, испытан на утечку.
управление выключателем, есть кнопка аварийного останова, можно отключить электричество
при аварийной ситуации.
(2) Панель управления имеет двухточечный измеритель напряжения, один измеритель тока, один измеритель мощности, один измеритель мощности.
(3) Он оснащен индикатором, выходом для европейской вилки питания, безопасными выходными розетками.
(4) Внутренний выход переменного тока 220 В, мощность намотки постоянного тока 220 В, постоянная регулируемая мощность якоря постоянного тока 0-220 В постоянного тока, с функцией защиты от короткого замыкания.
4 Содержание обучения
4.1 Эксперименты с серийными машинами постоянного тока
(1) Проверка работы двигателя и коробки передач.
(2) Статический тест технических параметров двигателя
(3) Подключение и функционирование цепи управления двигателем
(4) Проверка технических параметров функции двигателя
4.2 Машины постоянного тока с параллельной обмоткой
(1) Проверка работы двигателя и коробки передач.
(2) Статический тест технических параметров двигателя
(3) Подключение и функционирование цепи управления двигателем
(4) Проверка технических параметров функции двигателя
4.3 Управление запуском и остановкой составного генератора постоянного тока
(1) Проверка работы двигателя и коробки передач.
(2) Статический тест технических параметров двигателя
(3) Подключение и функционирование цепи управления двигателем
(4) Проверка технических параметров функции двигателя
4.4 Эксперимент с серводвигателем постоянного тока
(1) Проверка работы двигателя и коробки передач.
(2) Статический тест технических параметров двигателя
(3) Подключение и функционирование цепи управления двигателем
(4) Проверка технических параметров функции двигателя
(5) Регулировка скорости двигателя
4.5 Комплексная двигательная подготовка
(1) Установка двигателя, проверка и испытание цепи
(2) Испытание обмотки на сопротивление холоду постоянному току
(3) Проверка сопротивления изоляции.
(4) Скорость двигателя превышает эксперименты
(5) Эксперименты с пустым двигателем
(6) Эксперименты по повышению температуры двигателя.
(7) Эксперименты с остановкой двигателя
(8) Эксперименты с двигательной нагрузкой
Поставка руководства пользователя на английском языке
