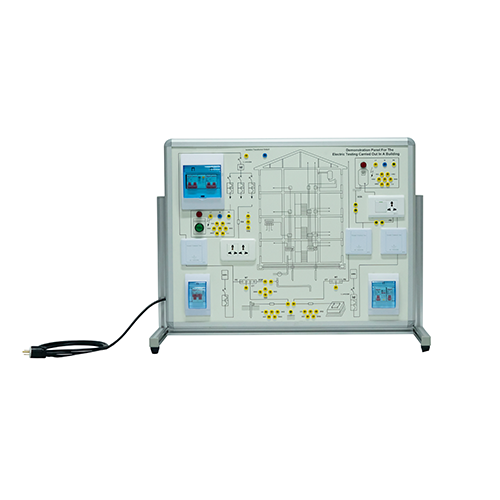

ZE4123 Демонстрационный стенд для электрических испытаний, проведенных в здании Учебное оборудование Автоматизация зданий Учебное оборудование
ВСТУПЛЕНИЕ
Эта панель может использоваться учителями на уроках и учениками для легкого изучения и тестирования электрических систем предотвращения, предоставляя им средства для проверки правил искусства и соответствующих технических стандартов.
Установленные электрические устройства, уже подключенные друг к другу, позволяют проверять работу, а также проводить измерения всех электрических параметров обычными приборами.
Панель изготовлена из изоляционного материала и представляет собой опору необходимых устройств для проведения программы испытаний.
Аппараты представлены на панели с их стандартизированными международными символами и электрическими блок-схемами для облегчения поиска по их компоновке.
Кроме того, при необходимости, контрольные точки соответствуют стандартизированным учебным терминалам с высокой степенью защиты от случайных прикосновений.
УЧЕБНАЯ ПРОГРАММА:
Эта панель может использоваться для определения электроустановок здания (распределение электроэнергии через систему TT) со ссылкой на следующие темы:
Электромонтаж здания в соответствии с руководством
Графические символы для планов установки
Обменный пункт на квартиру
Метровая комната и стояк
Система заземления квартирного блока
Кроме того, эта панель предназначена для рассмотрения тем,
визуальные проверки, тесты по:
Системы защиты от прямого и косвенного прикосновения
Выбор проводов, допустимой нагрузки и падения напряжения.
Проверка путей проводников и их пригодности, а также диаметра канала и съема проводов
Пригодность материалов и оборудования
Устройства защиты и взлома
Обозначение нейтрального и заземляющего проводов
Пригодность соединений проводов
Непрерывность защиты и эквипотенциальных проводов
Сопротивление изоляции ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Каркас изготовлен из химически обработанного стального листа, окрашенного несколькими слоями эпоксидного лака, его основание снабжено резиновыми ножками и может быть размещено на рабочей поверхности.
В панель включены все необходимые электрические компоненты для правильного питания цепей.
Установлены основные компоненты:
1 однофазный разделительный трансформатор 230 В / 230 В 230 ВА
2 имитатора заземляющей пластины с резисторами 2 Ом, 20 Ом, 200 Ом, 2 кОм
1 имитатор сопротивления защитного проводника с
резисторы 0,1 Ом, 1 Ом
1 имитатор посторонней проводящей части с сопротивлениями
200 Ом, 1000 Ом, 5000 Ом
1 магнитотермический выключатель 2 x 2 A «C»
1 магнитотермический выключатель 2 x 1 A «C»
1 дифференциальный автоматический выключатель 2 x 1,6 A «C» / 30 мА «AC»
1 магнитотермический и дифференциальный выключатель 2x25 A / 30 мА «A»
1 переключатель защиты и управления - 2P + земля
Две 2-полюсные розетки - 10/16 А, 2П + Земля
2 имитатора изолированного замыкания на землю в энергопотребляющих
Устройство с резисторами 50 кОм, 15 кОм, 5 кОм, 1500 Ом, 500 Ом,
и винтовая неисправность
Размеры демонстрационной панели: 800 х 600 мм.
Размеры каркаса: 840 x 450 x 680 мм
Вес нетто: 33 кг
ПОСТАВЛЯЕМЫЕ АКСЕССУАРЫ:
1 однофазный шнур питания с вилкой UNEL
8 перемычек с предохранительными заглушками (Ø 4 мм) для сборки
различные условия установки
РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ И
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:
Многофункциональный микропроцессорный прибор для электрических испытаний
Цифровой токовый пробник
Цифровой мультиметр с автоподстройкой диапазона
Программное обеспечение для проектирования схем, моделирования и анимации для электротехнических проектов
ИСТОЧНИК ПИТАНИЯ:
230 В / PE 50-60 Гц; макс. Потребление: 250 ВА
