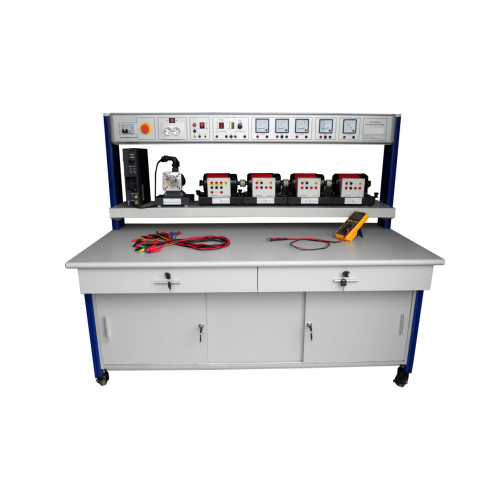

ZE3152 Электромашиностроительное оборудование Учебное оборудование Электрическое лабораторное оборудование
Этот тренажер включает в себя различные типы двигателей постоянного тока, двигателей переменного тока, через
эксперименты студенты могут быть ознакомлены с характеристиками двигателя постоянного тока, двигателя переменного тока
особенности, овладеть принципами управления и режимом управления, он будет развивать
технические навыки и знания студентов. Тренер подходит для профессионального обучения.
школьники, учащиеся техникумов, учащиеся колледжей по специальности
электротехника, электроника, мехатроника и т. д.
Машинная система должна быть разработана для электрических учебных лабораторий. Блок должен состоять из стального или деревянного шкафа с рабочей поверхностью и помещениями для хранения всех модулей, связанных с системой. Для вертикального монтажа используемых компонентных модулей должна быть предусмотрена монтажная стойка, закрепленная на верхней поверхности консоли питания. Электропитание для работы модуля должно поступать от съемной модульной консоли питания, также установленной на поверхности шкафа.
Консоль снабжения
Консоль питания должна обеспечивать следующие характеристики:
1. Выходное напряжение от 0 до 415 В переменного тока, 3 фазы, 10 А.
2. Переменный выход переменного тока 0 - 240 В / 5 А, однофазный.
3. Регулируемый выход постоянного тока 0 - 240 В / 5 А, стабилизированный и регулируемый.
4. прибор для контроля выходного напряжения и тока.
5. Контрольная лампа, указывающая на подачу напряжения.
6. Нажмите кнопку управления для всего вывода.
7. Грибовидная кнопка аварийной остановки встроена в устройство.
8. Вход 415 В переменного тока, 50 Гц.
Все источники питания должны быть изолированы и иметь защиту от перегрузки и короткого замыкания (30 мА). Выходной ток в амперах также должен подходить для всех компонентов машин и других подключенных аксессуаров. Выходные клеммы должны быть на 4-миллиметровых клеммных штырях или других подходящих розетках, способных вмещать 4-миллиметровые гнезда для штабелирования.
Модули электрических машин
Модули машины для системы должны состоять из двигателей с быстросъемным, монтажным, соединительным устройством, сдвоенными концами вала и иметь термическую защиту. Окончание машины должно быть на зажиме 4 мм.
столбы, установленные на изолированной панели с выгравированными стандартными международными символами и маркировкой. Эти оконечные панели должны быть жестко прикреплены к корпусу каждой машины. Ниже приведены модули и рейтинги компонентов машин.
1. Двигатель / генератор серии постоянного тока, подходящий для работы в качестве двигателя постоянного тока, универсального двигателя и генератора с самовозбуждением или с отдельным возбуждением. Приблизительно 300 Вт / 220 В. Двойной конец вала.
2. Шунтирующий двигатель постоянного тока / генератор, пригодный для работы в качестве двигателя и генератора, с самовозбуждением или с отдельным возбуждением. Приблизительно 300 Вт / 220 В. Двойной конец вала.
3. Составной двигатель / генератор постоянного тока. Подходит для работы в качестве двигателя и генератора. Прибл. 300 Вт / 220 В. Двойной конец вала.
4. Однофазный асинхронный двигатель переменного тока с разделенной фазой. Приблизительно 300 Вт / 220 В. Двойной конец вала.
5. Однофазный конденсаторный двигатель индукционного типа переменного тока. Ротор с короткозамкнутым ротором. Подходит для работы в качестве конденсаторного запуска, конденсаторного запуска, конденсаторного запуска и конденсаторного двигателя. Приблизительно 300 Вт / 220 В. Двойной конец вала.
6. Трехфазный асинхронный двигатель с короткозамкнутым ротором. Приблизительно 300 Вт / 220/415 В звездой. Двойной конец вала.
7. Трехфазный синхронный двигатель / генератор. Подходит для работы в качестве двигателя и генератора. Приблизительно 300 Вт / 415 В звездой. Двойной конец вала.
8. Трехфазный асинхронный двигатель с контактным кольцом. Приблизительно 300 Вт 220/415 В. Двойной конец вала.
Трехфазный асинхронный двигатель. Ротор с короткозамкнутым ротором с переключением полюсов. Приблизительно 1400/2800 об / мин, 300 Вт / 415 В.
9. Двойной конец вала.
10. Тяговый двигатель. Однофазный с возможностью смены щетки. Приблизительно 300 Вт / 220 В, 50 Гц. Двойной конец вала.
11. Тормозной агрегат, подходящий для вышеуказанных машинных модулей и оснащенный с одной стороны совместимым тахогенератором.
12. Имитатор неисправностей, вставной тип, подходящий для трехфазного двигателя в обучающих системах, с программированием неисправностей посредством переключения.
Каждая обучающая система должна быть снабжена модульными компонентами, необходимыми для работы и совместимыми с машинами, описанными выше. Все передние панели модулей должны быть укомплектованы мнемосхемами, выгравированными надписями и выводами на 4-миллиметровых клеммных штырях.
Предоставляются следующие модульные компоненты:
1. Панель главного переключателя, подходящая для использования в качестве главного переключателя двигателя / генератора, с автоматическими выключателями для защиты от тока короткого замыкания (30 мА). Контрольная лампа, указывающая на включение питания.
2. Панель токовой защиты, подходящая для защиты от замыканий на землю. Ток сбоя в работе 30 мА со световой индикацией.
3. Панель запуска двигателя, подходящая для использования при запуске всех связанных машин постоянного тока с защитой от перегрузки.
4. Блок управления тормозной машиной подходит для модуля тормозной машины с измерителями оборотов и крутящего момента.
5. Панель вольтметров, подходящая для машинных модулей и связанных с ними экспериментов. Рейтинг ок. 240В и 415В.
6. Панель амперметров, подходящая для машинного модуля и связанных с ними экспериментов. Рейтинг ок. 1А и 5А.
7. Панель ваттметра, тип электродинамометра, 0 - 1 кВт, номинальное напряжение 440 В.
8. Панель трансформатора, двойная обмотка, однофазная мощность 300 ВА, с подходящим ответвлением для подключения Скотта. Также должно быть разрешено подключение 3-х блоков для 3-х фазных экспериментов.
9. Панель тахометра подходит для модуля тахогенератора. Тип подвижной катушки.
10. Панель приборов с дистанционной индикацией крутящего момента, состоящая из измерительной цепи и электрического измерителя крутящего момента с диапазоном измерения, подходящим для всех описанных машин.
11.Панель переключателя Звезда / Дельта. Переключатель поворотного типа с выключением / звездой / треугольником для трехфазного двигателя.
12. Панель переключателя полюсов и реверсивного переключателя с 3 положениями переключения.
13. Компенсационная панель для синхронных машин. Металло-бумажные конденсаторы в 3 этапа с помощью поворотного переключателя. Должен быть совместим с описанными синхронными машинами.
14. Переменные резисторы для управления последовательными и шунтирующими двигателями постоянного тока. Совместим с описанными машинами.
15. Панель пускателя асинхронного двигателя с контактным кольцом с 5-ступенчатым регулированием скорости с помощью переменных резисторов, подключенных к ротору двигателя.
16. Блок нагрузки постоянного тока, разработанный для соответствия характеристикам параллельных и серийных машин постоянного тока. Выбираемые диапазоны и защита от перегрузки по току.
Трехфазный блок резистивной нагрузки, состоящий из 3 реостатов с плавно регулируемой нагрузкой. Должен включать функции
17. предотвратить короткое замыкание генератора с защитой от перегрузки.
18. Блок индуктивной нагрузки, состоящий из 3 фиксированных катушек индуктивности, нагружаемых через регулируемые трансформаторы. Должен допускать соединение с резистивными и емкостными батареями нагрузки для переменных нагрузок при постоянном коэффициенте мощности.
Батареи емкостной нагрузки, каждая единица должна состоять из комбинации изменяемых конденсаторов по отдельности или дополнительно. Подходит для экспериментов с однофазными конденсаторными двигателями с коррекцией коэффициента мощности и в батареях по 3 единицы в качестве 3-фазной нагрузки для генераторов переменного тока. Автоматическая подача
