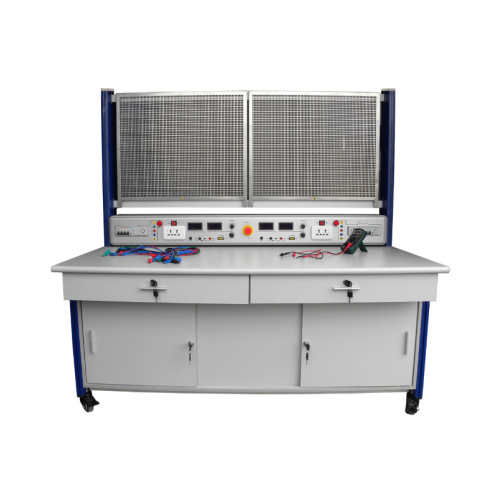

ZE3107 Рабочий стол для обучения электриков Оборудование для профессионального обучения Обучение навыкам работы с электричеством
1 Обзор продукта
1.1 Профиль
Тренажер двухсторонний, две рабочие станции для двух студентов, каждая рабочая станция имеет независимые
мощность, патч-плата из нержавеющей стали, она может удовлетворить требования для 2 студентов, чтобы получить электрическую установку
подготовка.
В оборудовании используется алюминиевая конструкция, специальный промышленный материал, структура научная, внешний вид
красивый, поверхность использует голландский порошок спрей синие драгоценные камни, нержавеющая патч-плата использует нержавеющую сталь SU304
патч-плата, она изготовлена на высокоточных станках с ЧПУ, выдерживает износ, не ржавеет, не
изменение цвета. Коробка питания использует промышленный материал, поверхность использует анодное окисление, имеет хорошее
изоляция, истирание, красивый внешний вид, простота в использовании.
II. Особенность
1. его можно использовать в электрическом крупном экспериментальном верстаке, чтобы изучить основные технические навыки в области электротехники, основные
технические навыки, всесторонние технические навыки и всестороннее обучение и проекты. Это также может быть
аттестация электрика, техническая экспертиза. От низкого до высокого уровня автоматизации электрооборудования.
схемы демонстрации, он обладает высокой гибкостью.
2. Электрическая патч-плата использует форму патч-платы, отверстия для установки - квадратные отверстия 5 × 10 мм,
расстояние между ними составляет 3 мм, он оснащен устойчивыми посадочными местами, его можно устанавливать и разбирать
гибко и может использоваться много раз. Штатные компоненты можно установить в нержавеющий патч
доска. Это простой в использовании.
3. Используйте электрические вилки и розетки для подключения выхода, используйте безопасные электрические кабели для предотвращения
поражение электрическим током, поставьте розетки безопасности и поставьте средства защиты для студентов и учителей.
III Технические параметры
1. Размер: 1600 × 800 × 1800 мм (Д × Ш × В) ， используйте синюю промышленную колонну, размер в разрезе
123 × 34 (Д × Ш), толщина рабочего стола 25 мм, противопожарная доска, размер коммутационной платы 640 × 730 мм, мы
Поставляем бесплатные установочные посадочные места и установочный болт.
2. Вход питания: три фазы, пять проводов AC380 ± 10 50 Гц ± 10
3. Контроль мощности (для каждой рабочей станции): прерыватель утечки для управления подключением и отключением питания,
с защитой от короткого замыкания, защитой от утечки.
Выход (на станцию):
4. Трехфазный переменный ток 380 В ± 10 50 Гц, однофазный переменный ток 220 В ± 10 50 Гц
5. Стабилизированное напряжение постоянного тока: 0 ～ 30 В / 3 А, с грубой настройкой, точным поворотом, точность регулировки составляет 1 ‰, мощность
питание 3A, 0 ～ 30V непрерывно регулируется, 3 бит и половина дисплея цифрового дисплея напряжение, ток, это
Имеет защиту от короткого замыкания с ограничением тока и функции самовосстановления. Также есть звуковая и световая сигнализация.
функция .. IV. Оборудование включает следующее
3.1 Панель управления питанием
Панель управления питанием использует алюминиевую панель, структуру закрытого типа, коробку счетчика и коробку питания.
Индивидуальная конфигурация, на верстаке есть 2 шт. нержавеющих коммутационных плат, проста в использовании.
3.2 Учебный верстак
Учебный верстак использует алюминиевую конструкцию. Внизу верстака универсальные 4 колеса, на колесе 2 отбойных молотка. Тренажер можно удобно перемещать или останавливать. Толщина панели рабочего стола составляет 25 мм с высокой плотностью подложки, есть процесс обработки при высокой температуре и высоком давлении. Он оснащен тремя выдвижными ящиками с направляющими рельсами, шкафом с двумя нажимными и заглушками. Конструкция добротная и надежная, внешний вид красивый.
3.3 Блок питания
(1) Трехфазный пятипроводной вход питания, пройдите через контроллер выключателя, есть кнопка аварийного останова для отключения питания.
(2) выходная мощность для 2 рабочих мест для 2 студентов, независимый выход, каждое место обеспечивает следующее:
A, трехфазный переменный ток 380 В плюс-минус 10% частоты, 50 Гц; Однофазный переменный ток 220 В плюс-минус 10% частоты, 50 Гц.
B, стабилизатор напряжения постоянного тока: 0 ~ 30 V3A, кусочно регулируемый, три с половиной цифровых разъема для отображения напряжения, тока, с защитой от короткого замыкания с ограничением тока и восстановлением из мягкой функции, а также имеет функцию звуковой и световой сигнализации.
3.4 Оснащение инструментами и компонентами
(1) ZE3107 Учебный стол для электромонтажных работ, 1 комплект
а. Патч-борд из нержавеющей стали 2 шт.
б. 600 пар стабильного установочного седла и болта
c. Кабинет 1
d. Ящики: 2
е. Колеса: 4
f. Тормоз в колесе 2 шт.
g. Тормоза: 2
час Алюминиевая колонна: 2 длинных, 2 коротких
я. Блок питания 1 шт.
