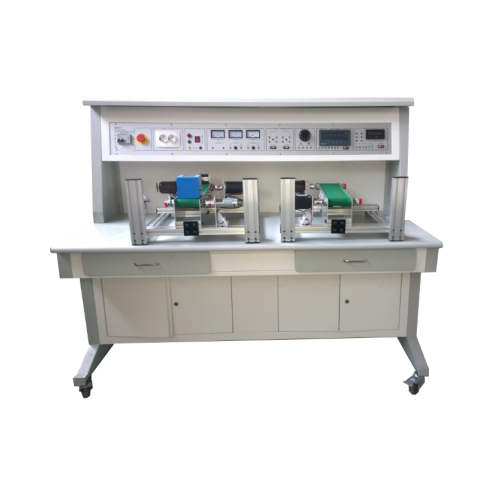

ZE3117 Инструктор по электромеханической системе управления Лаборатория электромонтажных работ учебного оборудования
1.1 Введение
Этот тренажер включает в себя различные типы двигателей постоянного тока, с помощью экспериментов студенты могут познакомиться с постоянным током.
двигательные особенности, овладеть принципами управления и режимом управления, он будет развивать у студентов технические навыки
и знания. Тренажер подходит для учащихся профессиональных училищ, студентов техникумов,
студенты колледжей, специализирующиеся в области электротехники, электроники, мехатроники.
и т.п.
(1) Учебный верстак использует раму из алюминиевой колонны, в нее входит измерительная коробка и блок питания.
для тестирования и измерения технических параметров, он прост в использовании и его нелегко сломать.
(2) Оборудованные двигателями, учащиеся могут составлять комбинации и заканчивать многие учебные материалы.
(3) Учебный верстак имеет высокую систему безопасности.
2 Технические параметры
(1) Входная мощность: однофазная, трехпроводная, 220 В, 50 Гц.
(2) Размер: 1600 мм × 800 мм × 1300 мм
(3) Полная мощность: ＜ 2,0 кВА
(4) Вес: ＜ 250 кг
(5) Рабочая среда:
Температура окружающей среды: -10 ℃ + 40 ℃.
Относительная влажность: ＜ 85% (25 ℃) 3 Продукт состоит из
3.1 Панель управления питанием
Панель управления питанием использует металлическую панель с алюминиевой структурой, все закрытые
Структура ящиков
3.2 Учебный верстак
У тренировочного верстака используется противопожарная поверхность, он очень прочный и его нелегко сломать, он имеет
красивый внешний вид.
3.3 Панель управления питанием
(1) Однофазный, трехпроводный вход питания, он был протестирован системой контроля утечки, имеет
кнопка аварийной остановки, вы можете отключить электричество в аварийной ситуации.
(1) Панель управления имеет один измеритель напряжения точечного типа, один измеритель тока, один измеритель мощности, один не
Сил-о-Метр.
(3) Он оснащен индикатором, выходом для европейской вилки питания, безопасными выходными розетками.
(4) Внутренний переменный ток и мощность намотки постоянного тока с функцией защиты от короткого замыкания.
4 Содержание обучения
4.1 Эксперимент с шаговым двигателем постоянного тока
(1) Статический тест шагового двигателя постоянного тока
(2) Шаговый двигатель постоянного тока и основные характеристики привода и эксплуатационные испытания
(3) Управление разомкнутым контуром шагового двигателя постоянного тока
(4) Управление по замкнутому контуру шагового двигателя постоянного тока
(5) Испытание под нагрузкой шагового двигателя постоянного тока
(6) Управление скоростью шагового двигателя постоянного тока с обратной связью
4.2 эксперимент с двигателем постоянного тока
(1) Принцип характеристики двигателя постоянного тока
(2) Статический тест двигателя постоянного тока
(3) Двигатель постоянного тока во время испытания
(4) Двигатель постоянного тока управления регулированием скорости работы без обратной связи
(5) Работа в замкнутом контуре управления регулированием скорости двигателя постоянного тока
(6) Испытание под нагрузкой при работе двигателя постоянного тока
(7) Контроль скорости двигателя постоянного тока с обратной связью
4.3 эксперимент с серводвигателем постоянного тока
(1) Принцип характеристик серводвигателя постоянного тока
(2) Статический тест серводвигателя постоянного тока
(3) Подключение и работа серводвигателя постоянного тока
(4) Измерение рабочих параметров серводвигателя постоянного тока
(5) Принцип действия и рабочие характеристики контроллера привода серводвигателя постоянного тока
(6) Характеристики торможения серводвигателя постоянного тока
(7) Рабочие характеристики разомкнутого контура серводвигателя постоянного тока
(8) Рабочие характеристики серводвигателя постоянного тока с обратной связью
(9) Контроль скорости серводвигателя постоянного тока
4.4 Эксперимент с автоматическим синхронным двигателем
(1) Принцип действия автосинхронизатора
(2) Тип управления Автоматический статический тест синхронного двигателя
(3) Тип управления: автоматическая проверка функции синхронного двигателя.
(4) Тест автоматического изменения угла наклона синхронного двигателя.
4.5 Комплексный эксперимент мехатроники с трансмиссией
(1) Проверка крутящего момента на выходе механизма ременной передачи
(2) Механизм ременной передачи испытания контроля расстояния линейного смещения
(3) Механизм ременной передачи при испытании на нагрузку
(4) Механизм ременной передачи уровня 2 управления синхронной работой
(5) Механизм ременной передачи уровня 2 управления сервоприводом
(6) Использование электромагнитного фотоэлектрического датчика линейного перемещения для
измерение расстояния
