1. Введение в продукт
1.1 Описание продукта
Тепловая конвекция — это явление переноса тепловой энергии из одного места пространства в другое посредством нагретых частиц текучей среды. Если жидкость с массой на единицу площади перемещается от температуры T1 до T2 за единицу времени в процессе тепловой конвекции, то количество тепла, передаваемое этой тепловой конвекцией, должно быть Q = M·Cp·(T2 - T1), Вт/м2. Процесс передачи тепла внутри вещества (системы) называется теплопередачей. Передача тепла осуществляется тремя способами: теплопроводностью, тепловой конвекцией и тепловым излучением. В реальном процессе теплопередачи эти три способа часто используются совместно.

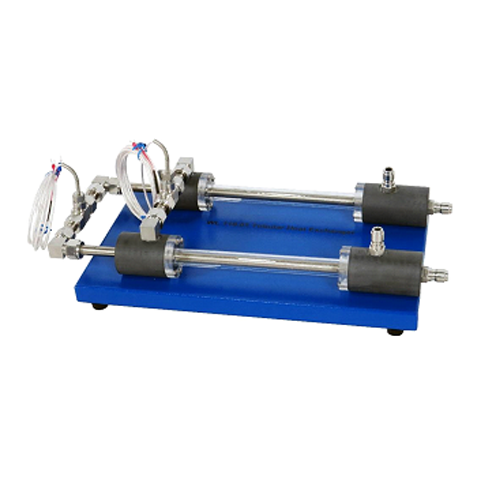

MR-WL110.01 Трубчатый теплообменник — это устройство для теплообмена. Теплообменник содержит трубку из нержавеющей стали для подачи горячей воды, а внешняя поверхность трубки из нержавеющей стали и внутренняя поверхность кожуха используются для подачи холодной воды. В ходе эксперимента можно измерить теплообмен половины трубопровода, а также всего трубопровода. Тепло будет передаваться холодной воде посредством конвекции для достижения эффективности теплообмена.
1.2 Характеристики продукта
1. Продукт имеет превосходный внешний вид, красивый и просторный.
2. Продукт имеет модульную конструкцию и может использоваться с другими экспериментальными модулями.
3. Продукт изготовлен из более прочных материалов, что значительно продлевает срок службы оборудования.
2. Технические характеристики
2.1 Технические параметры
Площадь теплообменника: около 0,26 м2.
Условия рабочей среды: температура окружающей среды 10 ~ 30 ℃; относительная влажность <75% (25 ℃).
2.2 Габариты и вес
Размеры: 480 х 230 х 120 мм
Вес: 7 кг
3. Компоненты продукта
3.1 Основная часть продукта
НОМЕР Наименование
1 Датчик температуры циркуляции горячей воды
2 Датчик температуры циркуляции холодной воды
3 Зона теплообмена
4 Вход/выход циркуляции холодной воды
5 Выход/вход циркуляции холодной воды
6 Вход/выход циркуляции горячей воды
7 Выход/вход циркуляции горячей воды
4. Список комплектации изделия
№ Наименование Кол-во
1 Трубчатый теплообменник MR-WL 110.01 1
2 Датчик температуры 2
5. Список обучающих экспериментов с изделием
(1) Руководство по подключению труб трубчатого теплообменника WL 110.01
