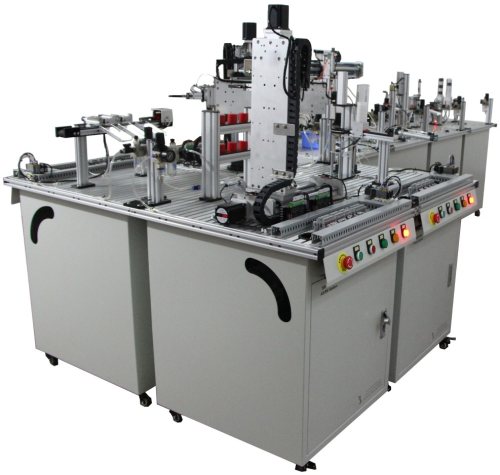

Дидактическое учебное оборудование системы модульных продуктов MPS800 для учебного оборудования мехатроники школьной лаборатории I. Обзор
Эта система представляет собой интегрированную обучающую систему, основанную на производственной системе гибкой производственной линии, ее содержание охватывает промышленное освещение, машины, интеграцию электроэнергии и другие прикладные технологии автоматического управления, она осуществляет обмен данными в режиме реального времени через конфигурационное программное обеспечение WINCC верхнего компьютера и обеспечивает все платформы агрегатов и исполнительные механизмы в системе образуют интегрированную промышленную сеть управления, аппаратное обеспечение поддерживает режимы сетевой связи 485, MODBUS, DP.
Вся система состоит из шести частей, шести рабочих станций гибкой производственной системы индустрии моделирования, а именно: станция испытания загрузки материала, станция обработки, станция обработки, станции обработки установки, станция установки и станция хранения классификации, каждая станция оснащена ПЛК в качестве основного элемента управления. В соответствии с требованиями, интегрированное обучение управлению шестью станциями может осуществляться посредством связи между ПЛК или несколькими соседними станциями, составляющими небольшую гибкую систему для обучения, вы также можете выполнять отдельное обучение управлению для любой станции. Он имеет разумную конфигурацию и богатое содержимое, реализует управление выполнением от мониторинга данных конфигурации компьютера верхнего уровня до нижнего уровня системы, охватывает различные элементы современного промышленного применения технологии управления светом, машинами, электроэнергией и соответствует дизайну, установке, ввод в эксплуатацию и программирование сложных систем и другие темы.
Система реализует обнаружение датчиков производственной линии, обработку передачи, интеллектуальное управление и производственную линию исполнительного привода, вы можете изучить и освоить пневматические технологии, моторный привод и технологию управления, технологию управления ПЛК, технологию промышленной связи, технологию применения датчиков, механическую передачу технологии, робототехника и другие дисциплины. II. Технический параметр
1, источник питания главной цепи шкафа управления: однофазный AC220V ± 10% 50 Гц
2. Электропитание контура управления шкафа управления: DC24V
3. Температура: -10 ℃ ~ 40 ℃,
4. Влажность окружающей среды: ≤ 90% (25 ℃)
5. Давление подачи воздуха: 0,5 ~ 0,6 МПа
6. Мощность машины: ≤ 1 кВА
7. Размеры: 2980 × 1500 × 1400 мм (Д × Ш × В)
8. Состав Эта система включает 6 независимых рабочих станций, они соединяют и объединяют целую производственную систему, см. Схему работы системы ниже.
