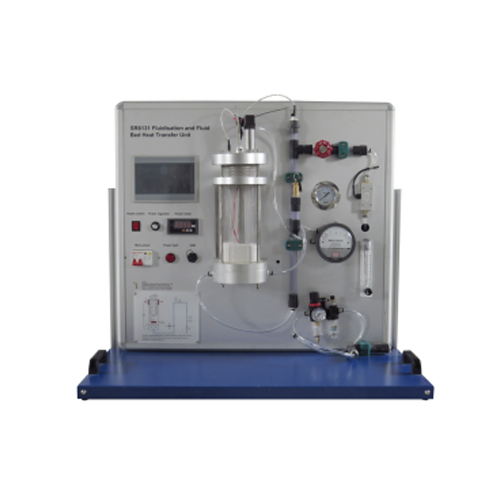

SR6131 Установка для псевдоожижения и теплопередачи в псевдоожиженном слое. Дидактическое оборудование. Учебное оборудование. Оборудование для термотренировок. Технические характеристики
исследование образования псевдоожиженного слоя и теплопередачи в псевдоожиженном слое
псевдоожиженный слой из сжатого воздуха и оксида алюминия, размер частиц 100 мкм или 250 мкм
стеклянный реактор с подсветкой
стеклянный реактор со спеченной металлической пластиной на входе и воздушным фильтром на выходе
нагревательный элемент, погружной, с регулируемой мощностью
ручная настройка расхода воздуха с помощью клапана и расходомера
датчики с цифровыми дисплеями для измерения температуры на нагревателе, на входе воздуха, в псевдоожиженном слое, давления перед реактором и в псевдоожиженном слое, расхода воздуха, мощности нагрева
стальные линейки для измерения глубины погружения нагревательного элемента и высоты псевдоожиженного слоя
предохранительный клапан, термовыключатель на нагревателе, воздушный фильтр на выходе
программное обеспечение GUNT для сбора данных через USB под управлением Windows 7, 8.1, 10
Технические данные
Стеклянный реактор
емкость: 2150 мл
объем заполнения: около 1000 мл
Рабочее давление: 500 мбар
Нагревательный элемент
Мощность: 0…100 Вт
Диапазоны измерения
Температура: 1 x 0…100 °C, 2 x 0…400 °C
Расход: 0…15 Нм³/ч
Давление: 1 x 0…25 мбар, 2 x 0…1600 мбар
Мощность: 0…200 Вт
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
UL/CSA опционально
Габариты и вес
ДхШхВ: 910x560x800 мм
Вес: около 65 кг
Диапазон от 0 до 1000 Вт (приблизительно) (Номинальная мощность нагревателя 400 Вт) Диапазон
приблизительно от 0,15 до 3,5 л/с
Установка для теплопередачи в псевдоожиженном слое. Скорость теплопередачи от нагревателя
должна регулироваться вручную с помощью электронного управления и цифрового дисплея. В поверхность нагревательного элемента встроены два термопары. Один из них показывает температуру поверхности, а другой, в сочетании с
контроллером, предотвращает превышение температурой поверхности нагревателя заданного значения (до 200 °C).
Цифровой индикатор температуры с селектором отображает
температуру элемента, подаваемый к
распределителю воздух и подвижный зонд в камере слоя.
Установлены два заполненных жидкостью манометра. Один отображает давление воздуха на любом уровне в камере слоя, а
другой показывает падение давления в отверстии,
которое можно определить при более высоких скоростях потока воздуха. В комплект устройства входят четыре вида сыпучих гранул плавленого оксида алюминия (глинозема), которые подходят для
широкого спектра экспериментов по псевдоожижению и теплопередаче. Важной особенностью этого устройства является простота, с которой
Материал слоя может быть изменен. Блок может быть
снова введен в эксплуатацию через две-три минуты.
Технические характеристики
Материал гранул: плавленый оксид алюминия или аналогичный
Поставляются четыре сорта гранул
Спальня: ок. Ø105 x 220 мм
Панель: высококачественный ударопрочный пластик, на котором установлены следующие компоненты:
Электронный блок управления для регулировки потребляемой мощности нагревателя.
Цифровой ваттметр для индикации потребляемой мощности нагревателя. Диапазон от 0 до 1000 Вт (приблизительно) (номинальная мощность нагревателя 400 Вт).
Расходомеры для измерения расхода воздуха через слой. Диапазон от
0,15 до 3,5 л/с (приблизительно).
Цифровой термометр для индикации температуры:
поверхности нагревателя, воздухозаборника и датчика. Разрешение 1 °C.
