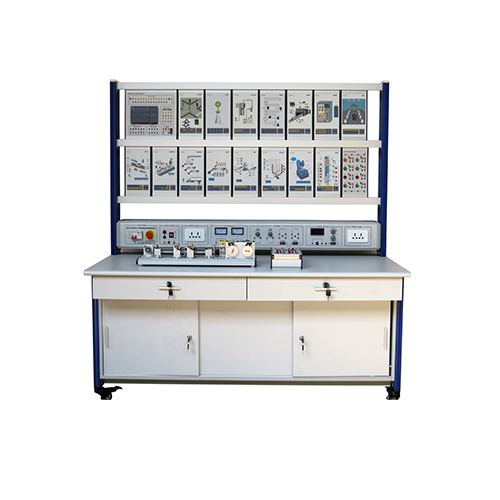

ZE4118 PLC Training Workbench Образовательное оборудование Электротехническое лабораторное оборудование
1 Обзор продукта
1.1 Профиль
ПЛК - это современная технология в промышленной области, этот учебный курс включает обучение ПЛК Siemens S7-1200.
модули, блок питания, верстак, обучение практических навыков ученика, умение программировать. Это
Подходит для университетов, колледжей, технических заведений. (Также может быть Omron PLC, Mitsubishi PLC, Allen
Брэдли ПЛК и т. Д.)
1.2 Персонаж
(1) Учебный верстак использует промышленную алюминиевую рамную конструкцию колонны, она включает в себя измерительную коробку и мощность
коробка для проверки и измерения технических параметров, она проста в использовании и ее нелегко сломать.
(2) Оборудованные компонентами, учащиеся могут составлять комбинации и завершать многие учебные материалы.
(3) Учебный верстак имеет высокую систему безопасности.
(4) 4 колеса в нижней части верстака, 2 со шкафчиком, легко перемещать и фиксировать.
(5) Со шкафом внизу, со шкафчиком в шкафу, студенты могут класть инструменты внутрь.
(6) Конструкция гибкая, легко разбирается и собирается.
2 Технические параметры
(1) Входная мощность: однофазная, трехпроводная, 220 В ± 10% 50 Гц
(2) Размер: 1600 мм × 800 мм × 1780 мм
(3) Полная мощность: ＜ 2,0 кВА
(4) Вес: ＜ 200 кг
(5) Рабочая среда: влажность <85% 3 Продукт состоит из
3.1 Панель управления питанием
Панель управления питанием использует металлическую панель с алюминиевой структурой, все коробки закрытого типа
3.2 Учебный верстак
Тренировочный верстак использует алюминиевую конструкцию. Внизу верстака есть универсальные 4 колеса, на колесе есть 2 отбойных молотка. Тренажер можно перемещать или останавливать удобно. Толщина панели верстака составляет 25 мм. -процесс обработки огня.Он оснащен тремя выдвижными ящиками с направляющими рельсами, 2 нажимными и заглушками.Конструкция прочная и надежная, внешний вид красивый.
3.3 Панель управления питанием
(1) Однофазный, трехпроводной вход питания, он был протестирован с помощью автоматического выключателя утечки, он имеет кнопку аварийного останова, вы можете отключить электричество в аварийной ситуации.
(2) Оснащен генератором сигналов 0-10 В и 4-20 мА, измерителем тока и измерителем напряжения с индикатором выхода.
(3) Он оснащен индикатором, выходом для европейской вилки питания, безопасными выходными розетками.
(4) Внутренний выходной ток 220 В переменного тока, мощность намотки 220 В постоянного тока, постоянная регулируемая мощность якоря постоянного тока 0–220 В постоянного тока, с функцией защиты от короткого замыкания.
3.4 Модуль подвесной коробки
Эти модули соответствуют цели нескольких экспериментов студентов, каждый тестовый модуль разработан в соответствии с реальными размерами, при установке вы должны вставить модуль в слот алюминиевой стойки, затем направить нижний конец модуля в слот, нажать вниз, затем закрепить модуль на столбец.
3.6 Модуль аналоговой подвесной коробки с кнопками и выходами
Коробка для подвешивания кнопок состоит из 6 групп кнопок сброса с индикатором и 2 групп кнопок самоблокировки с индикатором, может выступать в качестве вспомогательного входа для подвесной коробки для моделирования. Выход для моделирования подвесной коробки состоит из индикатора 16 групп, счетчика и зуммера, может работать как выходная нагрузка ПЛК и модуля ввода / вывода.
3.7 Учебный модуль имитации движущегося автомобиля
Тренировочный модуль с движущимся автомобилем управляется шаговым двигателем и водителем, выполняет испытание линейного движения, с концевым выключателем, датчиком U-образного паза и двумя двигателями постоянного тока. Скорость вращения двигателя постоянного тока составляет 30 об / мин и 900 об / мин соответственно, и может быть оснащен счетчиком и функция высокоскоростного счетчика ПЛК для измерения скорости вращения двигателя. Управляя шаговым двигателем для управления движением и позиционированием автомобиля. Фотография для учебного модуля моделирования движущегося автомобиля показана на следующей фотографии.
Подвесная коробка для имитации кнопок и вывода
3.8 Компонент включен
(1) Подвесная коробка для моделирования освещения Sky Tower 1 шт.
(2) Подвесная коробка для обучения имитации светофора 1 шт.
(3) Подвесная коробка для моделирования смешивания различных жидкостей 1 шт.
(4) Подвесная коробка для моделирования уровня воды в водонапорной башне 1 шт.
(5) Подвесной ящик для обучения симуляции сортировки почты 1 шт.
(6) Подвесная коробка для имитации управления двигателем 1 шт.
(7) Подвесная коробка для имитации реагирования 1 шт.
(8) Тренировочная подвесная коробка для симуляции автоматической загрузки 1 шт.
(9) Автоматическая обучающая подвесная коробка для моделирования упаковочной линии 1 шт.
(10) Подвесной ящик для симулятора обрабатывающего центра 1 шт.
(11) Подвесная коробка для обучения имитации автомобиля 1 шт.
(12) Подвесной ящик для обучения моделированию робота 1 шт.
(13) Подвесной ящик для обучения имитации испытания управления лифтом 1 шт.
(14) Учебная подвесная коробка для моделирования торгового автомата 1 шт.
(15) Тренировочная подвесная коробка для симуляции автоматического контроля температуры 1 шт.
(16) S7-1200PLC и подвесная коробка для модулей ввода / вывода 1 шт.
(17) Подвесная коробка для моделирования выхода ПЛК 1 шт.
(18) Подвесная коробка для кнопок и индикаторов 1 шт.
(19) Учебный модуль имитации движения автомобиля.
(20) 2-миллиметровый безопасный электрический кабель, 25 разр.
(21) Набор инструментов для электрика, 1 шт.
(22) С руководством пользователя на английском языке.
(23) Мультиметр 1 шт.
(24) Шестигранный ключ 1 комплект
3.9 Содержание обучения
(1) Обучение моделированию освещения Sky Tower Light
(2) Тренировка с симулятором теста светофора
(3) Тренировка моделирования смешивания различных жидкостей.
(4) Тренинг по моделированию уровня воды в водонапорной башне
(5) Тренинг по моделированию сортировки писем.
(6) Тренировка на симуляторе управления двигателем.
(7) Имитационное обучение респондентов.
(8) Тренировка моделирования загрузки автоматического кормления
(9) Обучение моделированию автоматической упаковочной линии.
(10) Тренинг на имитационном моделировании обрабатывающего центра.
(11) Обучение моделированию кормовой машины
(12) Обучение моделированию роботов.
(13) Тренинг по имитационному тестированию управления лифтом.
(14) Обучение моделированию торговых автоматов.
(15) Тренинг по моделированию автоматического регулирования температуры
