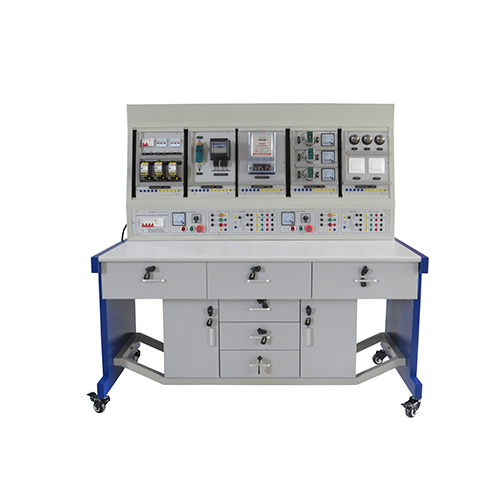

ZE4195 Устройство для первичной подготовки электриков Учебное оборудование Электрический верстак
1 Обзор продукта
1.1 Профиль
Это учебное устройство включает в себя различные типы основных электрических устройств управления и измерений, с помощью соответствующего эксперимента можно ознакомиться со схемой освещения, схемой управления двигателем, методами подключения измерительной схемы, такими как освоение принципа управления и режима управления, соответствующие знания и навыки, костюмы, высшие профессиональные колледжи, средние профессиональные училища и профессиональные училища, связанные с экзаменами по профессиональному обучению и повышению квалификации.
1.2 Особенности
1. Компоненты линии электрического управления установлены на монтажной плате настенной панели, которая удобна в эксплуатации и легко заменяется, чтобы облегчить расширение функций или разработку нового обучения; выбор рабочего содержания типичный, практичный и науч.
2. Операционный стол можно использовать только с питанием переменного тока трехфазным четырехпроводным;
3. Обучение навыкам с помощью схемы управления и специальной конструкции небольшого двигателя, может имитировать завод во всех видах систем электропривода, может соответствовать требованиям по установке, отладке, техническому обслуживанию, анализу отказов и поиску и устранению неисправностей;
4. Все компоненты линии управления релейным контактом подключены к клеммам с помощью проводов.Проводка проводки студентов необходима только для защиты компонентов.На практике линия используется для обучения процессу.
5. Выходная мощность имеет дисплей монитора и функцию защиты от короткого замыкания, когда обучение происходит при неправильной работе или вызвано неправильным коротким замыканием проводки, устройство может автоматически защищать, избегать сжигания предохранителя и повреждения электрических приборов, плавное обучение безопасности;
6. Тренировочная платформа имеет надежную систему защиты.Соединение между схемой практического обучения и источником питания устройства осуществляется через предохранительную розетку и высоконадежный пистолет с защитной гильзой, что является безопасным и быстрым.
2 Параметры мощности
(1) Входная мощность: три фазы, пять проводов 380 В ± 10% 60 Гц
(2) Размер: 1600 мм × 800 мм × 1500 мм
(3) Полная мощность: ＜ 1,5 кВА
(4) Вес: ＜ 150 кг
(5) Условия работы: температура окружающей среды -10 ℃ + 40 ℃.
относительная влажность ＜ 85% (25 ℃) 3 Продукт состоит из
3.1 Панель управления питанием
Экран управления представляет собой железную двухслойную подповерхностную герметичную аэрозольную конструкцию, алюминиевую пластиковую пластину.Основная панель управления оснащена средствами:
1. Трехфазный четырехпроводной вход питания, пройдите через электрический ротор, главный выключатель, пройдите через кнопку пуска, кнопку остановки, подключение или отключение управляющих контактов и установите кнопку аварийной остановки.
2. На панели управления есть измеритель напряжения переменного тока точечного типа 450 В, 1 шт., Через переключатель диапазона можно наблюдать три напряжения электросети.
3. Источник питания переменного тока низкого напряжения: оснащен трансформатором 1, первичная сторона переменного напряжения 220 В, вторичная сторона 24 В и напряжение переменного тока 6,3 В, 6,3 В для источника питания сигнального индикатора, 26 В для источника питания переменного тока цепи выпрямителя в потреблении энергии торможение;
4. 4 диода 5408, используется для выпрямительной цепи динамического торможения.
5. Три части резистора 75 Ом / 75 Вт используются для запуска понижающего напряжения электродвигателя, одна часть 10 Ом / 25 Вт используется для динамического торможения асинхронного двигателя.
3.2 Учебный верстак
Фактический тренировочный стол представляет собой двухслойную железную подстекленную структуру, столешница огнестойкая, водонепроницаемая, износостойкая плита высокой плотности, структура прочная, лепка красивая и просторная.Слева есть два ящика (с замком) и с правой стороны стола, со шкафами, которые можно использовать для размещения подвесных элементов и реальных предметов для тренировок, а конструкция прочная и красивая.
3.3 Конфигурация подвесного ящика для обучающих компонентов
(1) Модуль выключателя и контактора
Этот модуль содержит 2-полюсный автоматический выключатель остаточного тока (RCCB), гнездо предохранителя и три штекера.Он используется для подключения цепи управления трехфазным двигателем, см. Фото ниже:
(2) модуль взаимной индуктивности
Этот модуль содержит три части взаимной индуктивности 30/5, три части измерителя тока, компоненты, подключенные к клеммной розетке.И закончить, одна часть взаимной индуктивности тока используется для провода цепи управления однофазной цепью и три части эксперимента с проводом цепи взаимной индуктивности тока см. фото ниже:
(3) Однофазный модуль счетчика ватт-часов
Этот модуль содержит однофазный счетчик ватт-часов и рубильник, компоненты, подключаемые к клемме провода. . эксперимент. См. фото ниже
(4) Трехфазный модуль счетчика ватт-часов
Этот модуль содержит трехфазный счетчик ватт-часов и клеммы, а проводка устройства ведет к клемме.Может завершить электрическую схему подключения трехфазного трехпроводного активного счетчика ватт-часов, трехфазного трехпроводного активного счетчика ватт-часов по току проводка схемы взаимной индуктивности, эксперимент с трехфазной четырехпроводной активной схемой подключения счетчика ватт-часов, как показано на рисунке ниже,
(5) люминесцентная лампа и модуль переключателя
Этот модуль состоит из трех ламп накаливания, двух переключателей с двойным управлением и провода устройства к клеммам.Проводку и управление линией люминесцентных ламп можно выполнить, как показано на рисунке ниже.
4. Полное содержание обучения.
1. Однофазная цепь управления пуском и остановом.
2. Схема управления толчковым режимом асинхронного двигателя.
3. Двухпозиционная схема управления асинхронным двигателем
4. Схема прямого и обратного управления блокировкой асинхронного двигателя.
5. Схема управления двухсторонней блокировкой
6. Схема автоматического управления последовательностью
7. Запустите ручное управление последовательностью.
8. Схема управления звездой и треугольником асинхронного двигателя.
9. Схема управления энергетическим торможением асинхронного двигателя.
10. Схема подключения люминесцентной лампы.
11. Схема прямого подключения однофазного счетчика ватт-часов.
12. Электрическая цепь однофазного ваттметра проходит через взаимную индуктивность тока.
13. Схема подключения измерителя напряжения и измерителя тока.
14. измеритель напряжения универсального переключателя измеряется при трехфазном подключении напряжения.
15. Токовая взаимная индуктивность используется для разводки цепи управления однофазной петлей.
16. Три цепи взаимной индуктивности тока.
17. Электропроводка активной схемы ваттметра с трехфазными тремя линиями.
18. Трехфазная трехпроводная цепь активного ваттметра проходит через токовую взаимную индуктивность.
19. Схема подключения активной цепи трехфазного четырехпроводного активного ваттметра.
