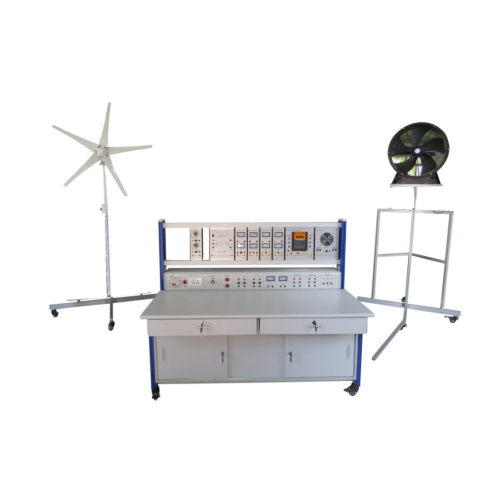

ZE3719 Тренажер по ветроэнергетике с учебным оборудованием по ветряной турбине Учебное оборудование по ветроэнергетике
1.1 Обзор
Это учебное устройство включает в себя такие модули, как устройства для выработки солнечной энергии, устройства для выработки электроэнергии на фотоэлектрических панелях, инверторы и светоизлучающие контроллеры. С помощью соответствующих экспериментов вы можете изучить принципы производства солнечной и ветровой энергии и развить у учащихся соответствующие знания и навыки. Он подходит для профессиональных и профессиональных колледжей, средних профессиональных школ и техникумов, связанных с профессиональным обучением и оценкой навыков.
1.2 Особенности
(1) Тренажер выполнен в виде рамы из алюминиевой колонны, а источник питания интегрирован и установлен.
(2) Подвесная коробка для схемы агрегата полностью сконфигурирована и может использоваться в комбинации для завершения обучения на различных курсах.
(3) Соответствующие единицы могут быть гибко добавлены к экспериментальным объектам или удалены из них для удовлетворения потребностей различных пользователей.
(4) Устройство имеет хорошую систему защиты. 2 Рабочие параметры
(1) Входная мощность: однофазный 230 В переменного тока ± 10% 60 Гц
(2) Размеры: Размеры: Ветроэнергетическое устройство: 1210 мм × 1210 мм × 2440 мм
Устройство для выработки солнечной энергии: 1500 мм × 1500 мм × 2750 мм
Размер тренировочной платформы: 1610мм × 800мм × 1350мм
(3) Общая мощность: 100 ВА
(4) Вес: <100 кг
(5) Условия работы:
Температура окружающей среды -10 ℃ + 40 ℃.
Относительная влажность ＜ 85% (25 ℃) 3 Состав продукта
Платформа 3.1
Блок питания содержит аккумуляторный блок, выход переменного тока, измерительные приборы, распределительный щит переменного тока, а также автоматический выключатель и выключатель аварийной остановки. •
3.2 Ветряные турбины и фотоэлектрические панели
Ветровые турбины будут следовать за направлением ветра и смогут поворачиваться
Свободное движение на вертикальной опоре
Имеет контрольную аккумуляторную панель с датчиками скорости и направления ветра.
Датчики скорости установлены по всем направлениям ветра.
Включает 3 композитные полки с диаметром ротора 1,17 м.
Диапазон вырабатываемой энергии составляет 30 кВтч / месяц, а скорость ветра составляет 5,8 м / с.
Включает возможность трогаться с места при скорости ветра 3,6 м / с.
Он способен работать на скорости до 49,2 м / с.
Имеет микропроцессорный регулятор.
Выходное напряжение 12 В постоянного тока
Предотвратить чрезмерный ветер
Электронное управление крутящим моментом
Включает опорный стержень из нержавеющей стали
3.3 Воздуходувка и имитатор солнечной энергии мощностью 600 Вт
3.4 Основные опорные экспериментальные подвесные ящики и устройства
(1) 1 блок контроллера
(2). 1 подвесной ящик с синусоидальным инвертором
Инвертор со следующими характеристиками
Непрерывная мощность: 600 Вт
Пиковая выходная мощность: 1200 Вт
Входное напряжение 12Вcc
Выходное напряжение 230Vac-50Hz
Форма выходного сигнала: коррекция синуса
Остановитесь при низком уровне заряда батареи
Защита от перегрузки, короткого замыкания и перегрева
(3) 4 ящика для инструментов
(4) 1 грузовой отсек
Система нагрузки переменного тока включает пять ламп мощностью 30 Вт, которые можно подключать индивидуально.
Возможность имитировать разную скорость ветра
4 Может выполнять экспериментальные учебные проекты
1. Понимание солнечной энергии
2. Понимание энергии ветра
3. Обучение ветроэнергетике
4. Тренинг по солнечной энергии
5. Сбор данных по обучению ветровой и солнечной энергии.
