Возобновляемое учебное оборудование

Учебное оборудование по ветроэнергетике и солнечной энергии Дидактическое оборудование Учебная система по солнечной и ветровой энергии

Предмет №: ZM2121
Учебное оборудование по ветроэнергетике и солнечной энергии Дидактическое оборудование Учебная система по солнечной и ветровой энергии
Запросить цену
ОПИСАНИЕ

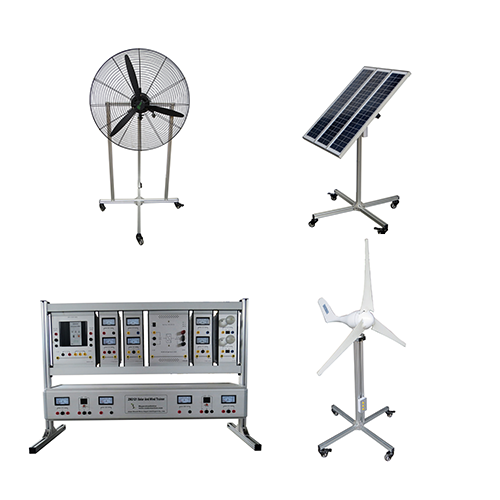

ZM2121 Учебное оборудование по ветроэнергетике и солнечной энергии Дидактическое оборудование Учебная система по солнечной и ветровой энергии

I. Обзор оборудования
1. Введение
1.1 Обзор
Эта обучающая система имитирует демонстрационный процесс выработки электроэнергии из ветра и солнца, позволяя студентам учиться
ветер и солнце производят электричество. Ветрогенератор приводится в движение вентилятором, панель солнечной энергии
приводится в движение галогенидом металла высокой рабочей мощности. Этот тренер развивает способности учеников, он подходит для
инженерный вуз, учебный институт, техникумы.
1.2 Особенности
(1) В этом тренажере используется конструкция из алюминиевой колонны, с внутренними встроенными измерительными приборами, внизу есть универсальные колеса, его легко перемещать.
(2) Он может выполнять множество экспериментальных схем и компонентов, учащиеся могут комбинировать их в разные схемы, выполнять
разные эксперименты и обучающий контент.
(3) Учебный верстак с системой защиты.
2. Параметр производительности
(1) Комплект для производства энергии ветра: генератор энергии ветра состоит из блока вентилятора и блока воздуходувки, он имеет структуру из алюминиевого профиля, нижняя часть оборудования с универсальными колесами, граничный размер блока вентилятора составляет 800 мм * 800 мм * 1500 мм ( длина × ширина × высота), граничный размер воздуходувки составляет 800 мм * 800 мм * 1500 мм (длина × ширина × высота).
(2) Устройство для выработки солнечной энергии: полностью алюминиевая конструкция, регулируемая фотоэлектрическая панель, граничный размер 800 мм * 800 мм * 1200 мм (длина × ширина × высота).
(3) Блок питания: конструкция из алюминиевого профиля, алюминиевый подвесной ящик, граничный размер 1080 мм.
× 300мм × 740мм (длина × ширина × высота).
(4) Пластина с одним элементом солнечной энергии:
Номинальная пиковая рабочая мощность: 20 Вт
Ток короткого замыкания: 1,9 А
Пиковое значение тока: 1,7 А
Напряжение холостого хода: 18,5 В
(5) Технические характеристики вентилятора:
Тип вентилятора: горизонтальное направление в сторону
Начальная скорость: 2,5 м / сек.
Номинальная скорость вентилятора: 10 м / сек.
Максимальная скорость защиты от ветра: 40 метров в секунду
Номинальная рабочая мощность: 200-500 Вт
Регулировка направления ветра: автоматическая регулировка


(6) Технические характеристики аккумулятора:
Напряжение: 12 В
Объем: 12 Ач
Батарея потеряла электричество: 10 В ± 1 В
Исполнительный стандарт: GB / T 9535
Относительная влажность: 35 ~ 85 % RH (без конденсата)
(7) Условия работы:
Температура-10 ~ + 40 ℃
Температура≤80 ℃
Окружающий воздух: без агрессивного воздуха, без топливного воздуха, без большого количества проводящей пыли
(8) Мощность:
Потребление: ≤5000 Вт,
Мощность работы: AC220 ± 5%, DC12V / 24V
Режим работы: непрерывный
Источник питания: подключить последовательно или параллельно
Режим работы: непрерывно
3 Список экспериментов
(1) Проверка характеристик батареи: 1) технические параметры электричества 2) Батарея подключается последовательно и параллельно
(2) Эксперимент с контроллером заряда: 1) Подключите эксперимент с обратной защитой 2) Включите защиту контроллера.
перезаряд батареи 3) Эксперимент по защите контроллера от чрезмерной разрядки батареи 4) Защита от
зарядный эксперимент
(3) Моделирование эксперимента с ветроэнергетической системой.
(4) Эксперимент по контролю зарядки энергии ветра
(5) Эксперимент по испытанию рабочей мощности генератора
(6) Эксперимент по испытанию напряжения холостого хода фотоэлектрической батареи.
(7) Эксперимент по испытанию тока короткого замыкания фотоэлектрической батареи.
(8) Эксперимент по тестированию мощности фотоэлектрических батарей
(9) Чтобы протестировать фотоэлектрическую батарею с разным максимальным тестовым экспериментом при разном освещении.
(10) Эксперимент по выходу фотоэлектрической батареи.
(11) Эксперимент с принципом управления зарядкой фотоэлектрической батареи.
(12) Эксперимент по предотвращению зарядки фотоэлектрических батарей
(13) Фотоэлектрические батареи подключаются последовательно и параллельно эксперимент
(14) Эксперимент по основному принципу инвертора.
(15) Простой эксперимент по тестированию формы выходного сигнала инвертора.
(16) Фотоэлектрические батареи подключаются последовательно и параллельно, эксперимент
(17) Эксперимент по основному принципу инвертора.
(18) Простой эксперимент по тестированию формы выходного сигнала инвертора.
(19) Эксперимент с нагрузкой переменного тока инверторного силового привода.
(20) Дополнительный эксперимент с ветровым и солнечным генератором.
