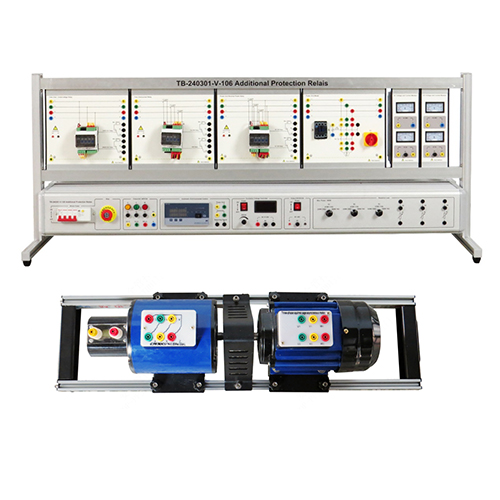

TB-240301-V-106 Дополнительное защитное реле Дидактическое оборудование Школьное оборудование Учебное электротехническое оборудование 1. Введение в продукт
1.1 Описание продукта
Энергетическая система является ключевой инфраструктурой современного общества. Она эффективно и надежно передает электрическую энергию конечным потребителям посредством генерации, передачи, преобразования, распределения и потребления электроэнергии. С развитием технологий энергетическая система развивается в направлении интеллектуальности, экологичности и эффективности.
В процессе работы энергетической системы часто используется набор вспомогательных систем защиты для мониторинга ее рабочего состояния. Они в основном используются для обнаружения и реагирования на конкретные неисправности или нештатные ситуации, чтобы повысить надежность основной системы защиты. Реле дополнительной защиты является одной из вспомогательных систем. Его основные функции включают: (1) Обнаружение неисправностей, выявление таких нештатных ситуаций, как короткое замыкание, перегрузка и замыкание на землю; (2) Вывод сигнала: после обнаружения неисправности оно посылает сигнал на автоматический выключатель или систему управления для запуска защитного действия; (3) Резервная защита: обеспечивает дополнительный уровень защиты при отказе основной защиты.
1.2 Характеристики продукта
1. Продукт обладает превосходными показателями электробезопасности, имеет отличную конструкцию защиты и надежность заземления. 2. Дизайн изделия отличается красотой и простотой конструкции
3. В изделии применены антикоррозионные меры. Прочный и долговечный материал значительно продлевает срок службы изделия.
4. Изделие имеет богатый набор экспериментальных модулей, которые могут быть использованы для проведения разнообразных учебных занятий.
2. Технические характеристики
2.1 Технические параметры
Параметры электропитания: трехфазный пятипроводной переменный ток 380 В
Параметры трехфазного асинхронного двигателя с короткозамкнутым ротором: соединение типа △/Y; напряжение 380/660 В 50 Гц; скорость 1500 об/мин; мощность 300 Вт.
Параметры трехфазного синхронного генератора: мощность 300 Вт; напряжение возбуждения DC 12~24 В; скорость 1500 об/мин; способ подключения: Y-образный; напряжение генерации электроэнергии 380 В.
Условия рабочей среды: температура окружающей среды -10℃～+40℃, относительная влажность < 85% (25℃). 2.2 Габариты и вес
Габариты 1: 1580 мм * 610 мм * 650 мм
Вес 1: 81 кг
Габариты 2: 830 мм * 280 мм * 370 мм
Вес 2: 24 кг 3. Наименование и функции компонентов изделия
3.1 Основные части изделия
№ Наименование Кол-во
1 Рама из алюминиевого сплава 1
2 Блок питания 1
3 Трехфазный синхронный генератор 1
4 Трехфазный асинхронный двигатель с короткозамкнутым ротором 1
3.2 Электрические части изделия
№ Наименование Кол-во
1 Блок реле перенапряжения/пониженного напряжения 1
2 Блок реле перегрузки по току 1
3 Блок реле мощности и обратной мощности 1
4 Блок модуля электросети 1
5 Блок измерителя напряжения и тока переменного тока 2
6 Автоматический выключатель 1
7 Аварийный выключатель 1
8 Автоматический контроллер сети 1
9 Трехфазный выходной интерфейс мощности 1
10 Контроллер напряжения возбуждения 1
11 Постоянный ток Интерфейс выходного напряжения 24 В 1
12 Регулируемый модуль нагрузки 3
3.3 Комплектующие
№ Название Кол-во
1 Кабель безопасности 4 мм 1 м зеленый 10
2 Кабель безопасности 4 мм 1 м желтый 10
3 Кабель безопасности 4 мм 1 м черный 10
4 Кабель безопасности 4 мм 1 м синий 5
5 Кабель безопасности 4 мм 1 м двухцветный 5
6 Кабель безопасности 4 мм 1 м красный 10
7 Кабель безопасности 2 мм 1 м красно-черный 8
8 Соединительный кабель DB9 1
9 Кабель безопасности U-bridge 4 мм черный 1
10 Устройство преобразования USB 485 1
11 Предохранитель 3A 5*20 5
12 Предохранитель 4A 5*20 10
13 Предохранитель 5A 5*20 10
14 USB-диск с программным обеспечением 1
15 Модуль преобразования интерфейса связи Zhongzhi 1
16 Фазовый тестер 1
17 Основание двигателя 1
18 Промышленная розетка 1
4. Список учебных экспериментов по продукту (подробности см. в инструкции по проведению экспериментов)
(1) Подключение и экспериментальная демонстрация модуля реле перенапряжения/пониженного напряжения
(2) Подключение и экспериментальная демонстрация модуля реле перегрузки по току
(3) Подключение и экспериментальная демонстрация силового и обратного силового реле
