1. Обзор продукта
1.1 Обзор

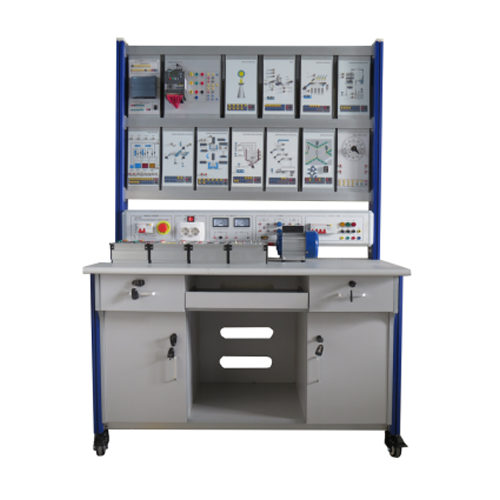

Данное учебное устройство включает в себя ПЛК Siemens 1200, модуль моделирования обучения и другие объекты управления. Благодаря проведению соответствующих экспериментов вы сможете ознакомиться с основными методами использования и программирования ПЛК S7-1200, а также с программным обеспечением для программирования. Это устройство способствует развитию соответствующих знаний и навыков студентов и подходит для обучения и оценки квалификации по соответствующим специальностям в высших профессиональных училищах, колледжах, средних профессиональных училищах и технических школах.
1.2 Особенности
(1) Учебная платформа имеет каркасную конструкцию из алюминиевых профилей, измерительные приборы и источник питания для обучения интегрированы и установлены, а учебные схемы и компоненты объединены в подвесном боксе. Устройства гибкие, удобны в использовании и не подвержены повреждениям.
(2) Учебные схемы и устройства полностью укомплектованы и могут использоваться в комбинации для завершения учебного содержания различных курсов.
(3) Учебная платформа имеет надежную систему защиты.
2. Параметры производительности
(1) Входная мощность: трехфазная пятипроводная система 380 В ± 10% 50 Гц
(2) Габариты: 1575 мм × 680 мм × 835 мм
(3) Мощность всей машины: <1 кВА
(4) Вес: <100 кг
(5) Условия эксплуатации: температура окружающей среды -10℃ → +40℃, относительная влажность <85% (25℃)
3. Состав изделия
3.1 Панель управления питанием
3.2 Учебный стол
3.3 Конфигурация панели управления питанием
(1) Трехфазная четырехпроводная система питания, управляемая автоматическим выключателем утечки, оснащена кнопкой аварийной остановки. В аварийной ситуации нажмите кнопку аварийной остановки и автоматический выключатель, чтобы отключить питание.
(2) Вольтметр и амперметр для индикации выходного сигнала, оснащены генераторами сигналов 0-10 В и 4-20 мА.
(3) Оснащен индикатором питания, выходной розеткой и защитным выходным клеммным разъемом.
(4) Встроенный блок питания переменного тока с функцией защиты от короткого замыкания.
3.4 Модуль подвесного ящика
Схема модуля подвесного ящика
3.5 Вспомогательные устройства
(1) 1 подвесной ящик для ПЛК S7-1200
(2) Один имитационный подвесной ящик для имитации освещения небесной башни
(3) Один имитационный подвесной ящик для автоматической подачи и загрузки
(4) 1 имитационный подвесной ящик для контроля уровня воды в водонапорной башне
(5) 1 имитационный подвесной ящик для манипулятора
(6) Один имитационный подвесной ящик для смешивания нескольких жидкостей
(7) Один имитационный подвесной ящик для сортировки почты
(8) 1 имитационный подвесной ящик для автоматического прокатного стана
(9) Один имитационный подвесной ящик для эксперимента с лифтом
(10) 1 имитационный подвесной ящик для эксперимента со светофором
(11) 1 имитационный подвесной ящик для автоматической формовочной машины
(12) 1 имитационный подвесной ящик на автоматической линии гальванического покрытия
(13) 1 имитационный подвесной ящик для автоматической стиральной машины
(14) 1 подвесной ящик для модуля шагового двигателя
(15) 1 подвесной ящик для инвертора
(16) 1 коробка для подвешивания кнопок
(17) Одна коробка для подвешивания реле
(18) 1 двигатель
(19) Тестовая линия K2
(20) Тестовая линия K4
(20) 1 цифровой мультиметр
(21) 1 набор электроинструментов
(22) 1 сетевой кабель
4 Можно завершить обучение:
(1) Имитация работы световой башни
(2) Имитация работы автоматической подачи и загрузки
(3) Имитация работы водонапорной башни
(4) Имитация работы манипулятора
(5) Обучение работе с инвертором
(6) Имитация работы смеси нескольких жидкостей
(7) Имитация работы сортировочной машины почты
(8) Имитация работы автоматической прокатной становки
(9) Имитация работы лифта
(10) Имитация работы светофора
(11) Имитация работы автоматической формовочной машины
(12) Имитация работы автоматической линии гальванического покрытия
(13) Имитация работы автоматической стиральной машины
(14) Имитация работы шагового двигателя
(15) Экспериментальное обучение работе с инвертором
