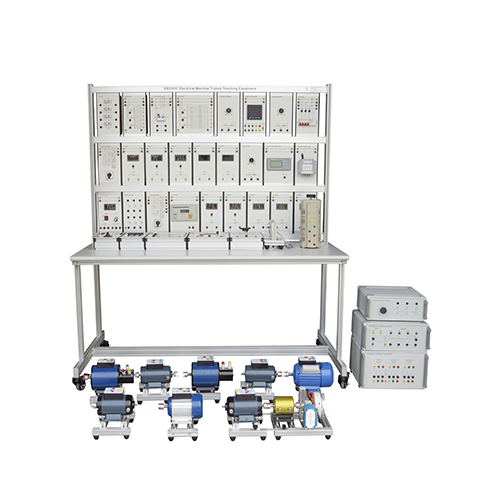

SS3101C Учебное оборудование для электрических машин Дидактическое оборудование Электротехническое лабораторное оборудование
1 Обзор продукта
1.1 Обзор
Это учебное оборудование включает в себя различные типы асинхронных двигателей и компонентов промышленного управления, с помощью соответствующего эксперимента можно ознакомиться с рабочими характеристиками двигателя переменного тока, двигателя постоянного тока и трансформатора, чтобы освоить его принцип управления и режим управления, соответствующие знания и технические навыки подходят для высших профессиональных колледжей, средних профессиональных школ и профессиональных училищ, связанных с экзаменами по обучению и повышению квалификации.
1.2 Особенности
(1) Настоящий учебный верстак имеет рамную конструкцию из алюминиевого профиля, все простое и просторное, нижнюю часть основания можно регулировать, а высоту можно регулировать в соответствии с условиями грунта. Измерительный инструмент и фактическое обучение Блок питания установлен со встроенным встроенным креплением, прост в использовании и не легко повредить.
(2) Он содержит различные типы двигателей, полностью сконфигурированные и могут использоваться в комбинации.
(3) Сочетание программного и аппаратного обеспечения позволяет завершить обучение по различным предметам.
(4) Тренировочная платформа имеет хорошую систему безопасности.
2 Рабочие параметры
(1) Входная мощность: трехфазная пятипроводная система 380 В плюс или минус 10% 60 Гц
(2) Внешний размер: 1600 мм x 800 мм x 1800 мм
(3) Общая мощность машины: <2 кВА
(4) Вес: <280 кг
(5) Условия работы: температура-10 ℃ ~ + 40 ℃
относительная влажность <85% (25 ℃) 3 Состав продукта
3.1 Учебный верстак
Фактический тренировочный стол поддерживается колонной из алюминиевого профиля, а нижняя часть основания может быть отрегулирована с помощью регулируемого основания, которое можно отрегулировать в соответствии с условиями грунта. В столешнице используется опорная плита высокой плотности толщиной 25 мм, поверхность высокотемпературная. и обработка шпоном доски предотвращения пожара высокого давления, структура прочная, красивая и щедрая.
3.2 Вспомогательный модуль
(1) Модуль трансформатора
Фактическое тренировочное устройство имеет два набора трансформаторных модулей: однофазный трансформаторный модуль и трехфазный трансформаторный модуль. В этом случае однофазный трансформатор на входе может быть 220 В переменного тока или 380 В переменного тока, а выход - 110 В переменного тока, 36 В переменного тока, 24 В переменного тока и 6,3 В переменного тока; вход трехфазного трансформатора - трехфазный переменный ток 380 В, а выход показан на рисунке ниже.
(2) Гидротрансформатор, магнитно-порошковый тормозной модуль
Учебный учебный рабочий стол оснащен датчиком скорости крутящего момента и магнитным порошковым тормозом. Используйте контроллер тормоза (модуль-21) для регулировки крутящего момента магнитного порошкового тормоза, подключитесь к интеллектуальному двухканальному прибору управления цифровым дисплеем (модуль-23), можно реально -время отображения скорости, крутящего момента, мощности в интеллектуальном двухканальном цифровом измерителе; Подключите модуль сбора данных (модуль-22), может отображать скорость, крутящий момент и мощность в реальном времени в компьютерном программном обеспечении. Датчик скорости крутящего момента, модуль магнитного порошкового тормоза, как показано ниже.
(3) модуль трехфазного автоматического регулятора напряжения
Поскольку учебный верстак оснащен модулем регулятора напряжения с трехфазным соединением, входная и выходная мощность подключаются через 4-миллиметровое безопасное гнездо, модуль регулятора напряжения с трехфазным соединением показан на рисунке ниже, среди них входная мощность - A, B, C, выходная мощность - a, b, c.
(4) Модуль подвесной коробки
Тренировочное устройство оснащено 30 модулями подвесных коробок формата A4, как показано на следующем рисунке, которые можно соединить с помощью безопасного соединительного кабеля длиной 4 мм.
1-Подвесная коробка предохранителей (модуль-17) 1 шт.
2- Ящик для подвешивания индуктивной нагрузки (модуль-6) 1 шт.
3-Подвесной ящик для защиты двигателя (модуль-16) 1 шт.
Ящик для подвешивания груза с сопротивлением 4 (модуль-5) 1 шт.
Подвесной ящик на 5 ВДТ (модуль-14) 1 шт.
6-цифровой дисплей трехфазный многофункциональный ЖК-метр подвесной ящик (модуль-15) 1 шт.
Подвесная коробка реостата скольжения 7-1КОм / 300Вт (модуль-11) 1 шт.
Подвесная коробка реостата скольжения 8-3кОм / 50Вт (модуль-12-1 и модуль-12-2) количество каждого модуля - 1 шт.
Коробка подвесная на 9 переключателей (модуль-20) 1 шт.
Подвесная коробка для счетчиков тока на 10 АС (модуль-8-1, модуль-8-2, модуль-8-3) количество каждого модуля - 1 шт.
Подвесная коробка для измерителя напряжения 11-AC (модуль-7-1, модуль-7-2) количество каждого модуля - 1 шт.
12-0-50 Ом / 100 Вт блок для подвешивания пускового резистора-скользящего реостата (модуль-13) 1 шт.
13-Интеллектуальный двухканальный цифровой контроллер дисплея, подвесной ящик (модуль-23) 1 шт.
Подвесной ящик для модуля измерения скорости на 14 крутящих моментов (модуль-22) 1 шт.
Коробка подвесная для 15-ти четырехполюсного выключателя (модуль-19) 1 шт.
Короб для подвеса конденсатора реактивной компенсации (модуль-3) 1 шт.
Подвесной ящик для пускового выключателя 17-звездочный-треугольник (модуль-18) 1 шт.
18- подвесной ящик контроллера торможения (модуль-21) 1 шт.
Подвесная коробка для счетчиков постоянного тока 19 (модуль-10-1, модуль-10-2) каждая модель одна штука
Подвесная коробка для измерителей напряжения постоянного тока 20 (модуль-9-1, модуль-9-2, модуль-9-3) каждый модуль 1 шт.
(21) Подвесной ящик для модуля регулирования скорости постоянного тока с ШИМ (модуль-2) 1 шт.
(22) ящик для подвешивания модуля тахометра (модуль-1) 1 шт.
(23) ящик для подвешивания емкостной нагрузки (модуль-4) 1 шт.
(24) блок для подвешивания пускового резистора (модуль-24) 1 шт.
(25) моторный модуль 1 шт.
1-однофазный конденсаторный двигатель;
2- асинхронный двигатель трехфазного переменного тока с короткозамкнутым ротором;
3-трехфазный синхронный генератор переменного тока возбуждения;
4-трехфазный двигатель с обмоткой переменного тока;
5-двигатель постоянного тока (генератор);
6- двигатель постоянного тока (генератор);
7-двигатель постоянного тока (генератор);
8-двигатель постоянного тока (генератор)
На экспериментальной подложке закреплено 8 видов двигателей соответственно.
Среди них двигатель можно комбинировать с любой комбинацией через соединение муфты, чтобы завершить соответствующие эксперименты.Когда двигатель подключен, ослабьте фиксированный болт основания двигателя, и двигатель может соединиться с соседним двигателем.
