SS1101C Лабораторное оборудование для линейных схем Учебное оборудование Оборудование для профессионального обучения Электрическое лабораторное оборудование
I. Внедрение экспериментального устройства

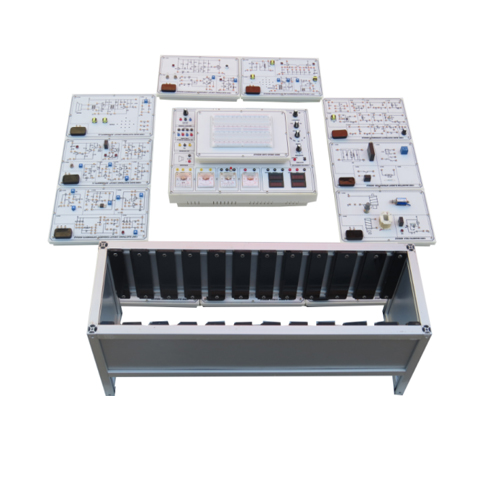

Электронное обучающее устройство, в том числе базовый электротехнический экспериментатор, включает в себя хост и шаблонный блок. Главный блок включает в себя различные измерительные инструменты, генераторы сигналов и силовые модули; шаблонный блок имеет одиннадцать шаблонов, каждый из которых содержит восьмиразрядный DIP-переключатель, поэтому эксперимент на каждом шаблоне может использовать этот переключатель для определения соответствующих неисправностей. Позвольте студентам попрактиковаться в устранении неисправностей. Относительное положение переключателя для устранения неисправностей см. в Приложении 1. Выключатель неисправностей каждого шаблона является заводским, основанным на принципе, что схема работает нормально.После устранения неисправностей установите переключатель в нормальное положение.
II. Технические параметры
(1) Входная мощность: двухфазная трехпроводная система 220 В ± 10% 60 Гц
(2) Главный силовой модуль: III. Список экспериментов
(1) Основной эксперимент с электричеством
Эксперимент 1: RC-цепь постоянного тока и эксперимент с переходными процессами
Эксперимент 2: эксперимент с характеристиками трансформатора
Эксперимент 3: эксперимент с параллельным резонансным контуром
(2). Магнитный эксперимент
Эксперимент 1: введение магнитных компонентов
Эксперимент 2: эксперимент с магнитным полем.
Эксперимент 3: эксперимент с правилом Ампера
(3). Базовый эксперимент с электронной схемой.
Эксперимент 1: эксперимент с характеристиками диодов
Эксперимент 2: эксперимент со схемой выпрямителя
Эксперимент 3: эксперимент с характеристиками стабилитрона.
Эксперимент 4: эксперимент с характеристиками светодиодов
Эксперимент 5: определение полярности транзистора и эксперимент с характеристиками
Эксперимент 6: эксперимент с характеристиками полевого транзистора
Эксперимент 7: Эксперимент с характеристиками SCR
Эксперимент 8: эксперимент с характеристикой UJT
(4) Эксперимент с базовой электронной схемой.
Эксперимент 1: простой эксперимент с усилителем
Эксперимент 2: простой эксперимент с дополнительным усилителем
Эксперимент 3: простой регулятор напряжения (Великобритания)
Эксперимент 4: эксперимент со схемой двухтактного усилителя
Эксперимент 5: эксперимент с лампочкой с регулируемой яркостью
Эксперимент 6: эксперимент с многокаскадным последовательным усилителем
Эксперимент 7: Эксперимент с характеристиками реле
Эксперимент 8: эксперимент с сенсорным переключателем
(5) Эксперимент по характеристикам других электронных компонентов и их применение
Эксперимент 1. Эксперимент со схемой управления освещением.
Эксперимент 2: эксперимент со схемой терморегулирования
Эксперимент 3: эксперимент со схемой управления звуком
(6) Эксперимент с характеристиками осциллятора и его применение.
Эксперимент 1. Эксперимент с характеристиками прерывистого осциллятора.
Эксперимент 2: эксперимент с электронным зуммером
Эксперимент 3: эксперимент с характеристиками мультивибратора
Эксперимент 4: эксперимент с резонансным контуром LC
