I. Обзор продукта
1.1 Обзор

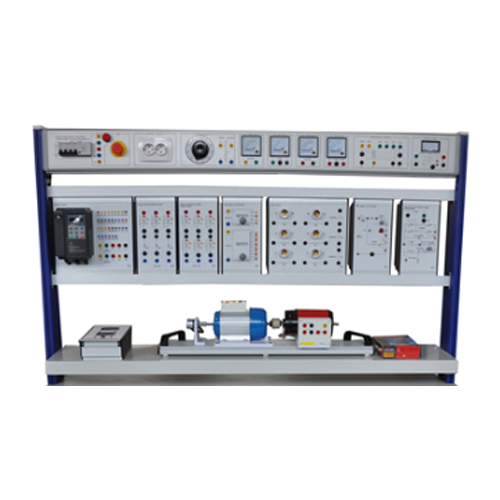

Учебный стенд включает в себя типовые схемы применения различных типов тиристоров. Благодаря соответствующим экспериментам вы сможете ознакомиться с электрическими характеристиками тиристоров, освоить принципы и методы управления, а также развить соответствующие знания и навыки студентов. Он также подходит для оценки знаний и навыков студентов соответствующих специальностей в технических училищах.
1.2 Особенности
(1) Учебная платформа изготовлена из алюминиевого сплава, что обеспечивает её стабильность. Каждый модуль привода размещен на опорной плите, что упрощает использование и предотвращает повреждения.
(2) Учебное устройство оснащено шкафом управления, питание системы осуществляется через защитную вилку, а проводка учебного устройства подключается через клеммную колодку, что обеспечивает безопасность и надежность.
(3) Общая конструкция выполнена в разобранном виде, что позволяет легко заменять модули. Содержание модулей определяется в соответствии с принципом сочетания функциональных возможностей и функций обучения, что позволяет легко выбирать необходимые модули во время обучения или соревнований.
II. Технические параметры
(1) Входная мощность: однофазная трехпроводная, 220 В ± 10% 50 Гц
(2) Размеры: 1600 мм × 400 мм × 950 мм
(3) Общая мощность: < 2,0 кВА
(4) Вес: < 150 кг
(5) Условия эксплуатации: Температура окружающей среды: -10℃~+40℃
Относительная влажность: < 85% (25℃)
III. Состав изделия
1. Учебная платформа
2. Блок питания
1: Модуль трехфазного выходного питания
2: Однофазная розетка
3.1: Предохранитель 5 А
3.2: Индикатор трехфазного питания
3.3: Трехфазный выходной клеммный разъем
4.1: Однофазная розетка
4.2: Выключатель розетки
5.1: Ручка авторегулятора напряжения
5.2: Входной клеммный разъем авторегулятора напряжения
5.3: Вход авторегулятора напряжения клемма
5.4: Предохранитель на входе авторегулятора напряжения 2A
6.1: Индикация показаний вольтметра переменного тока
6.2: Клемма подключения вольтметра переменного тока
6.3: Индикация показаний амперметра постоянного тока
6.4: Клемма подключения амперметра постоянного тока
6.5: Предохранитель амперметра постоянного тока 2A
7.1: Индикация показаний вольтметра постоянного тока
7.2: Клемма подключения вольтметра постоянного тока
7.3: Индикация показаний амперметра постоянного тока
7.4: Клемма подключения амперметра постоянного тока
7.5: Предохранитель амперметра постоянного тока 2A
8.1: Входная клемма однофазного трансформатора
8.2: Предохранитель на входе однофазного трансформатора 0.5A
8.3: Выходная клемма однофазного трансформатора
9.1: Таблица индикации выходного сигнала выпрямительного моста
9.2: Входная клемма выпрямительного моста
9.3: Предохранитель на выходе выпрямительного моста 2A
9.4: Выходная клемма выпрямительного моста
IV. Содержание эксперимента может быть выполнено
Эксперимент 1. Простая схема запуска транзистора
Эксперимент 2. Эксперимент со схемой запуска однопереходного транзистора
Эксперимент 3. Эксперимент с диодным полуволновым управляемым выпрямительным контуром
Эксперимент 4. Эксперимент с полностью управляемым выпрямительным контуром на основе диодного моста
Эксперимент 5. Эксперимент с полностью управляемым трехфазным мостовым выпрямительным контуром
Эксперимент 6. Эксперимент с трехфазным полууправляемым выпрямительным контуром
Эксперимент 7. Однофазный полууправляемый мостовой выпрямительный контур
Эксперимент 8. Эксперимент с управлением двигателем с помощью однофазного полууправляемого мостового выпрямительного контура
Эксперимент 9. Эксперимент по управлению частотным преобразователем
