I. Обзор продукта
1.1 Обзор

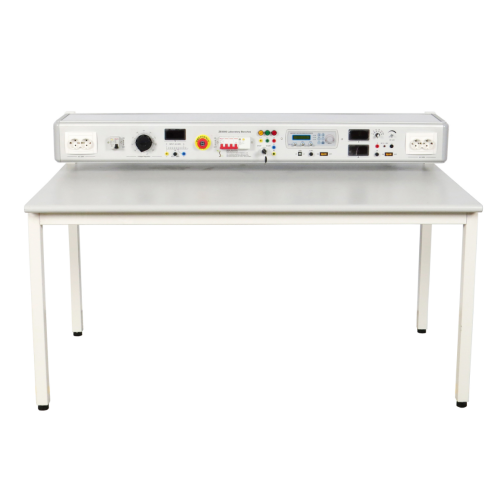

Экспериментальный стенд ZE0080B — это практическое учебное устройство для преподавания электротехники и электроники. Он подходит для обучения и проведения экзаменов по профессиональной подготовке по соответствующим специальностям в высших профессиональных колледжах, средних профессиональных училищах, университетах и профессиональных школах. Экспериментальный стенд состоит из учебного стола и блока питания. Учебный стол с алюминиевой конструкцией включает в себя практические измерительные приборы и легко расширяется для удовлетворения различных экспериментальных требований. Блок питания обеспечивает такие функции, как трехфазный автоматический выключатель управления питанием, однофазный блок стабилизатора переменного напряжения и выходной блок. Кроме того, экспериментальный стенд также имеет полный набор функций защиты, включая цифровые индикаторы и различные средства защиты. Для обеспечения безопасных и эффективных результатов экспериментов при использовании экспериментального стенда ZE0080B необходимо соблюдать соответствующие инструкции по эксплуатации и меры предосторожности.
1.2 Особенности
(1) Он состоит из учебного стола и блока питания, имеет алюминиевую конструкцию, прост в использовании и долговечен.
(2) Он объединяет практичные измерительные приборы и имеет хорошую систему защиты.
(3) Легко расширять функциональные возможности для удовлетворения различных экспериментальных требований.
(4) Имеет хорошую систему защиты, развивающую у студентов способность анализировать и решать проблемы.
(5) Блок питания обеспечивает такие функции, как трехфазное управление питанием, регулирование однофазного переменного напряжения и регулируемый источник постоянного тока.
(6) Имеет полный набор цифровых индикаторов и различные средства защиты.
(7) Может быть подключен к ПК для программирования управления и загрузки сигналов.
(8) Соблюдайте меры предосторожности, такие как правильная проводка, поддержание чистоты и избегание прикосновения к токоведущим частям.
II. Параметры производительности
2.1 Технические параметры
Блок питания: Вход переменного тока 220 В
Амметр постоянного тока: 5 А
Вольтметр постоянного тока: 600 В
Контактный стабилизатор напряжения: Выход 0~250 В; Входное напряжение 220 В
2.2 Габариты и вес
Размеры: 1500 мм × 800 мм × 1100 мм
Вес: <100 кг
III. Список компонентов и подробное описание
3.1 Основные части
Номер Наименование
1 Европейская розетка
2 Автоматический выключатель 1P+N
3 Ручка регулировки переменного напряжения
4 Вольтметр переменного тока
5 Кнопка аварийной остановки
6 Автоматический выключатель 4P
7 Индикатор питания
8 Выходной терминал
9 Ключевой выключатель
10 Генератор сигналов
11 USB-порт
12 Амперметр постоянного тока
13 Вольтметр постоянного тока
14 Ручка грубой регулировки
15 Ручка точной регулировки
16 Модульный переключатель
3.2 Аксессуары
Номер Наименование
1 Электрический кабель 4 мм (желтый)
2 Электрический кабель 4 мм (красный)
3 Электрический кабель 4 мм (синий)
4 Электрический кабель 4 мм (черный)
5 Электрический кабель 4 мм (двухцветный)
6 Линия связи генератора сигналов
7 Предохранитель 3A
8 Предохранитель 0,5 А
3.3 Список комплектации изделия
Номер Наименование Количество
1 Европейская розетка 2
2 Автоматический выключатель 1P+N 1
3 Регулятор напряжения 1
4 Вольтметр переменного тока 1
5 Кнопка аварийной остановки 1
6 Автоматический выключатель 4P 1
7 Индикатор трехфазного питания 3
8 Генератор сигналов 1
9 Вольтметр постоянного тока 1
10 Амперметр постоянного тока 1
11 Переключатель диапазона мощности постоянного тока 1
12 Ручка точной настройки мощности постоянного тока 1
13 Ключевой выключатель 1
IV. Экспериментальная работа
Использование лабораторных стендов ZE0080B
