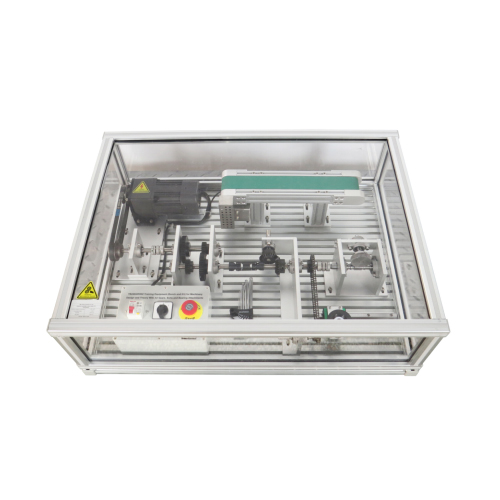

TB240425S02 Учебное оборудование (верстак) для проектирования и теории машиностроения со всеми шестернями, ремнями и подшипниками. Дидактическое оборудование. Учебный верстак. Оборудование для механической подготовки.
I. Введение в продукт
1.1 Описание продукта
Благодаря практическому обучению вы сможете освоить изменение направления и скорости передачи в цепной, ременной, зубчатой, муфтовой и комбинированной трансмиссиях, а также лучше понять принципы механической передачи.
1.2 Особенности продукта
Учебный стол имеет конструкцию с опорной плитой из алюминиевого профиля, компоненты которой установлены на опорной плите в упорядоченном порядке.
Модульная конструкция, полная конструкция трансмиссии, возможность комбинирования по желанию и реализация различных вариантов механической передачи.
II. Технические характеристики
(1) Входная мощность: однофазная, трехпроводная, 220 В ± 10%, 50 Гц
(2) Мощность двигателя: 90 Вт
(3) Габариты: 850 мм × 630 мм × 285 мм
(4) Вес машины: 40 кг
(5) Условия работы: температура окружающей среды от -10℃ до +40℃, относительная влажность <85% (25℃) III. Состав изделия
Номер Наименование
1 Клиновой ремень
2 Трансмиссия
3 Муфта
4 Выключатель приводного двигателя
5 Выключатель питания
6 Выключатель приводного двигателя
7 Аварийный выключатель
8 Карданный шарнир
9 Коническая шестерня
10 Цепь
11 Реечная передача
12 Червяк
13 Конвейерная лента
14 Шестигранный ключ (комплект)
IV. Список экспериментов
Эксперимент 1 Эксперимент с клиновым ремнем
Эксперимент 2 Цепная передача
Эксперимент 3 Цилиндрическая зубчатая передача
Эксперимент 4 Коническая зубчатая передача
Эксперимент 5 Реечная передача
Эксперимент 6 Червяк
