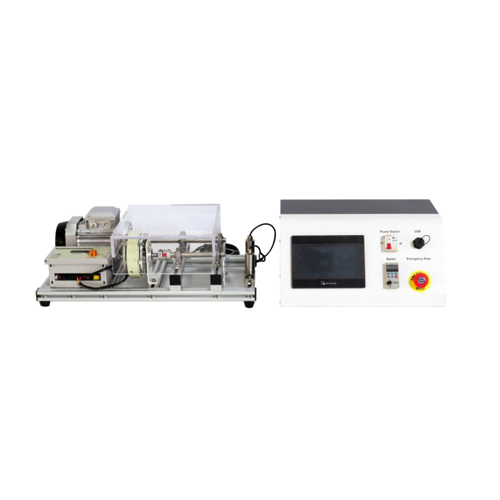

Учебно-лабораторный испытательный стенд SR6138A с тормозом нагрузки и регулятором скорости вала для исследования неисправностей различных механических редукторов. Дидактическое оборудование. Учебный лабораторный стенд. Оборудование для обучения механике.
1. Введение в продукт
1.1 Описание продукта
Учебный лабораторный стенд может использоваться для практических занятий по дисциплинам, связанным с механическими деталями, техническим оборудованием, обслуживанием, ремонтом/сборкой, диагностикой вибрации и т. д. Стенд включает в себя комплекты шкивов для клиновых ремней и зубчатых передач, звездочки цепной передачи, клиновые ремни и клиновые звездочки. Стенд включает в себя несколько комплектов шкивов для клиновых ремней и зубчатых передач, звездочки цепной передачи, цепи, шестерни. Стенд оснащен датчиками для мониторинга данных, генерируемых вибрацией зубчатых передач.
Входящие в комплект измерительные инструменты (цифровые штангенциркули и микрометры на магнитных стендах) позволяют экспериментатору освоить навыки проверки правильности установки, выравнивания и параллельности валов, контроля осевого и углового смещения.
1.2 Особенности продукта
1. Стенд позволяет изучать работу механических зубчатых передач в режиме холостого хода и при различных скоростных нагрузках.
2. Оснащенные датчики позволяют отслеживать данные различных скоростей, перемещений, ускорений.
2. Технические характеристики
2.1 Технические параметры
Параметры электропитания: Однофазное, трехпроводное, переменный ток 220 В, 50 Гц
2.2 Габариты и вес
Габариты: 830 мм × 680 мм × 370 мм
Вес: 52 кг
3. Названия компонентов и описание функций изделия
3.1 Основной корпус изделия
№ Наименование
1 Трехфазный асинхронный двигатель
2 Магнитопорошковый тормоз
3 Коническая зубчатая передача
4 Защитный кожух
5 Датчик
6 Контроллер магнитопорошкового тормоза
7 Муфта
8 Ведомый вал
9 Приводной вал
10 Модуль сбора данных
3.2 Электрические компоненты изделия
№ Наименование
1 Сенсорный экран
2 Автоматический выключатель
3 USB-выход
4 Инвертор
5 Кнопка аварийной остановки 3.3 Комплектующие изделия
№ Наименование
1 Индикатор часового типа
2 Штангенциркуль
3 Коническая зубчатая передача
4 Подшипник
5 Расширительная втулка
6 Шнур питания
7 Угловая линейка
8 Шестигранный ключ
9 Рулевое управление колесо
10 Цепная шестерня
11 Цепь
12 Зубчатое колесо
13 Клиновой ремень
14 Ременная передача
15 Синхронный ремень
16 Синхронная шестерня
17 Тормозная колодка
18 Блок нагрузки
19 Эксцентриковая втулка
20 Ящик для инструментов
4. Список комплектации изделия
№ Наименование Кол-во
1 Трехфазный асинхронный двигатель 1
2 Контроллер магнитопорохового тормоза 1
3 Магнитопороховой тормоз 1
4 Коническая шестерня 10
5 Приводной вал 1
6 Ведомый вал 1
7 Муфта 2
8 Датчик 2
9 Автоматический выключатель 1
10 Инвертор 1
11 Ручка аварийной остановки 1
12 USB-выход 1
13 Цифровой индикатор 1
14 Штангенциркуль 1
15 Затяжная втулка 2
16 Шнур питания 1
17 Угловая линейка 1
18 Шестигранный ключ 1
19 Рулевое колесо 2
20 Цепная шестерня 3
21 Цепь 2
22 Зубчатое колесо 3
23 Клиновой ремень 2
24 Ременное колесо 3
25 Синхронный ремень 2
26 Синхронная шестерня 3
27 Тормозная колодка 1
28 Эксцентриковая втулка 3
29 Ящик для инструментов 1
5. Инструкция по проведению эксперимента
5.1 Процесс установки звездочки
5.2 Процесс установки шкива
5.3 Процесс установки синхронного колеса
5.4 Процесс установки прямозубой шестерни
5.5 Процесс установки тормозного диска
5.6 Эксперимент по сбору данных
5.7 Вращение двигателя вперед и назад
5.8 Эксперимент по торможению с использованием магнитопоршневого тормозного контроллера
