WL 110.03 Кожухотрубный теплообменник. Учебное оборудование для практического применения. Учебные технологии. Оборудование для термотренировок. 1. Введение в продукт
1.1 Описание продукта
Тепловая конвекция — это явление, при котором тепловая энергия передается из одного места в пространстве в другое через горячие частицы текучей среды. Если жидкость с массой на единицу площади течет от температуры T1 к T2 за единицу времени в процессе тепловой конвекции, то количество тепла, передаваемого этой тепловой конвекцией, должно быть Q = M·Cp·(T2-T1), единица измерения Вт/м2. Процесс теплопередачи внутри вещества (системы) называется теплопередачей. Теплопередача осуществляется тремя способами: теплопроводностью, тепловой конвекцией и тепловым излучением. В реальных процессах теплопередачи эти три способа часто используются одновременно.

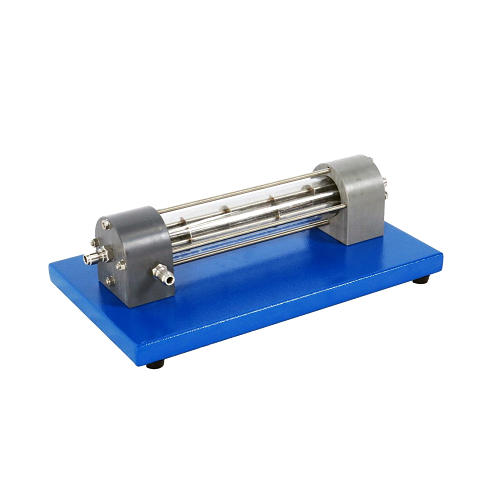

WL110.03 Кожухотрубный теплообменник — это устройство для теплообмена. Теплообменник содержит несколько труб из нержавеющей стали для транспортировки горячей воды, а внешняя сторона труб из нержавеющей стали и внутренняя сторона корпуса используются для транспортировки холодной воды. В ходе эксперимента тепло будет передаваться холодной воде в виде конвективной теплопередачи для определения эффективности теплообмена.
1.2 Характеристики изделия
1. Изделие отличается превосходным дизайном, красивым и элегантным внешним видом.
2. Изделие имеет модульную конструкцию и может использоваться с другими экспериментальными модулями.
3. Изделие изготовлено из более прочных материалов, что значительно продлевает срок службы оборудования. 2. Технические характеристики
2.1 Технические параметры
Площадь теплообменника: около 0,05 м².
Условия рабочей среды: температура окружающей среды 10℃–30℃; относительная влажность <75% (25℃).
2.2 Габариты и вес
Габариты: 400*230*130 мм
Вес: 6 кг
3. Составные части изделия
3.1 Основные части изделия
№ Наименование
1 Слив/вход для циркуляции горячей воды
2 Слив/вход для циркуляции холодной воды
3 Зона теплообмена
4 Слив/вход для циркуляции горячей воды
3.2 Аксессуары изделия
№ Наименование
1 Запасной соединитель
4. Комплектация изделия
№ Наименование Кол-во
1 Кожухотрубный теплообменник MR-WL110.03 1
2 Запасной соединитель 2
5. Список учебных материалов по изделию
(1) Инструкция по подключению труб кожухотрубного теплообменника WL 110.03
