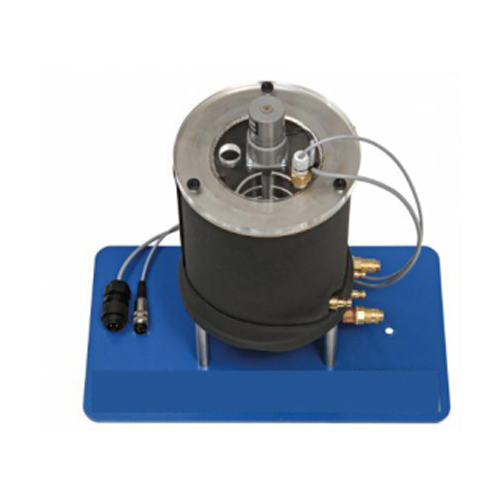

SL 110.04 Ванночка с мешалкой, двойной рубашкой и змеевиком. Дидактическое оборудование. Школьное оборудование. Учебное оборудование для термотренировок. 1. Описание
Во многих инженерных процессах сочетаются несколько основных операций. Например, в резервуаре происходит химическая реакция, в ходе которой необходимо подавать или отводить тепло. Такие резервуары оснащаются теплообменными устройствами типа «jackSTor» и спиральными трубками. В теплообменном устройстве типа «jackSTor» спиральные трубки используются для нагрева или охлаждения содержимого резервуара. Для лучшего перемешивания содержимого резервуара и равномерного распределения температуры используются мешалки. Температура продукта при равномерном распределении температуры точно регулируется. В данном случае модель такого резервуара представлена мешалкой с двойным теплообменным устройством типа «jackSTor» и спиральными трубками.
SL 110.04 входит в серию установок, позволяющих проводить эксперименты на различных типах теплообменников. Экспериментальная установка идеально подходит для исследования функционирования и поведения мешалки с двойным теплообменным устройством типа «jackSTor» и спиральными трубками в процессе работы.
SL 110.04 соединяется с блоком питания SL 110 с помощью быстроразъемных соединений. Мешалка с рубашкой охлаждения оснащена спиральными трубками. В режиме нагрева с помощью jackST горячая вода протекает через jackST и передает часть тепловой энергии. В режиме нагрева со спиральной трубкой горячая вода протекает через спираль и нагревает холодную воду в резервуаре. Во всех режимах может использоваться мешалка. Клапаны на блоке подачи используются для регулирования расхода горячей воды.
Температурные датчики для измерения температуры на входе и выходе расположены на соединительных патрубках SL 110. Дополнительный температурный датчик измеряет температуру в резервуаре с мешалкой.
В ходе экспериментов строятся и графически отображаются временные кривые. 2. Технические характеристики
Спецификация
Резервуар для перемешивания, подключаемый к SL 110
Подача горячей и холодной воды от SL 110
Нагрев с помощью спиральной трубки JackSTor
Мешалка может использоваться во всех режимах
Скорость перемешивания регулируется с помощью SL 110
Видимая рабочая зона благодаря прозрачной крышке
Запись температуры с помощью SL 110 и дополнительный датчик температуры для измерения температуры в резервуаре
Технические данные
Резервуар для перемешивания
Номинальный объем: около 1200 мл
Мешалка
Скорость: 0...330 мин⁻¹
Площадь теплопередачи
JackST (нержавеющая сталь): около 500 см²
Спираль (нержавеющая сталь): около 500 см²
Диапазоны измерения
Температура: 0...100 °C
