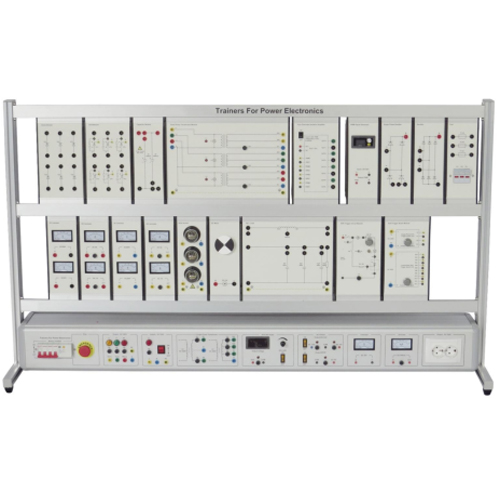

Тренажеры ZE3440 для силовой электроники Учебное оборудование Лаборатория электротехники/Учебное оборудование 1. Введение в оборудование
1.1 Обзор
Учебная платформа включает в себя типичные блоки схем применения различных типов диодов. С помощью соответствующих экспериментов студенты могут ознакомиться с электрическими характеристиками диодов, освоить принципы и методы управления и развить соответствующие знания и навыки студентов. А также оценку обучения и навыков обучения соответствующих специальностей в технических школах.
1.2 Характеристики
(1) Учебная платформа использует подложку из алюминиевого сплава для создания учебной платформы, которая имеет устойчивую структуру. Каждый модуль привода размещен на базовой пластине, что делает его простым в использовании и нелегким для повреждения.
(2) Общая структура принимает открытый и разборный тип, и модули могут быть легко заменены. Содержание модулей определяется в соответствии с принципом наличия производственной функции и комплексной функции обучения, так что требуемые модули можно легко выбрать во время обучения или соревнования.
2. Технические параметры
Входная мощность: 380 В ± 10% 50 Гц
Вес: <150 кг
Условия работы: Температура окружающей среды: -10℃~+40℃
Относительная влажность: <85% (25℃) Размер: около 1600 мм × 400 мм × 950 мм
3. Список компонентов
3.1 Основная часть
№ Наименование
1 Модуль подвесного ящика
2 Модуль силового блока
3.2 Деталь силового блока
№ Наименование
1 4-контактный автоматический выключатель
2 Выходная мощность переменного тока 380 В
3 Выходная мощность переменного тока 220 В
4 Одиночный трансформатор переменного тока 9 В/12 В
5 Выходная мощность постоянного тока 0-36 В
6 Выходная мощность постоянного тока ± 12 В/5 В
7 Вольтметр постоянного тока
8 Амперметр постоянного тока
9 Двойная скрытая установка розетки европейского типа 3.3 Список конфигурации оборудования
№ Наименование Кол-во
Компонент 1 Подвесная коробка для диодного модуля 1
Компонент 2 Подвесная коробка для модуля кремниевого управляемого выпрямителя 1
Компонент 3 Подвесная коробка для модуля конденсатора 1
Компонент 4 Подвесная коробка для модуля трехфазного трансформатора 1
Компонент 5 Подвесная коробка для модуля четырехканального усилителя 1
Компонент 6 Подвесная коробка для модуля ШИМ 1
Компонент 7 Подвесная коробка для модуля однофазного мостового диода 1
Компонент 8 Подвесная коробка для модуля трехфазного мостового диода 1
Компонент 9 Подвесная коробка для модуля предохранителя 1
Компонент 10 Подвесная коробка для модуля вольтметра постоянного тока 1
Компонент 11 Подвесная коробка для модуля амперметра постоянного тока 1
Компонент 12 Подвесная коробка для модуля вольтметра переменного тока 1
Компонент 13 Подвесная коробка для модуля амперметра переменного тока 1
Компонент 14 Подвесная коробка для модуля лампочки 1
Компонент 15 Подвесная коробка для модуля двигателя 1
Компонент 16 Подвесная коробка для модуля RLC 1
Компонент 17 Подвесная коробка для модуля триггерной цепи SCR 1
Компонент 18 Подвесная коробка для модуля триггерной платы SCR 1
3.4 Аксессуары
№ Название Кол-во
1 4-миллиметровый безопасный электрический кабель
1 метр с двойной головкой, синий 5
2 4-миллиметровый безопасный электрический кабель
1 метр с двойной головкой, черный 7
3 4-миллиметровый безопасный электрический кабель
1 метр с двойной головкой, красный 7
4 4-миллиметровый безопасный электрический кабель
1 метр с двойной головкой, желтый 5
5 4-миллиметровый безопасный электрический кабель 1 метр с двойной головкой, два цвета 5
6 Цифровой мультиметр 1
7 2-миллиметровый безопасный электрический кабель 100 см 20
8 Предохранитель 1 А 5*20 10
9 Предохранитель 2 А 5*20 10
10 Предохранитель 3 А 5*20 10
11 Предохранитель 5 А 5*20 10
12 Сердечник предохранителя 2 А 5
13 U-образный мостовой соединительный кабель K4 черный 5
4. Список экспериментов
Эксперимент 1 Эксперимент по измерению однофазной однополупериодной выпрямительной цепи
Эксперимент 2 Однофазный Эксперимент по измерению двухполупериодной выпрямительной цепи
Эксперимент 3 Эксперимент по измерению однофазной мостовой выпрямительной цепи
Эксперимент 4 Эксперимент по измерению повышения напряжения трехфазной цепи
Эксперимент 5 Эксперимент по измерению трехфазной мостовой выпрямительной цепи
Эксперимент 6 Эксперимент по измерению трехфазной полностью контролируемой цепи постоянного тока
Эксперимент 7 Эксперимент по усилению ШИМ-цепи
Эксперимент 8 Эксперимент по испытанию конденсаторного модуля
