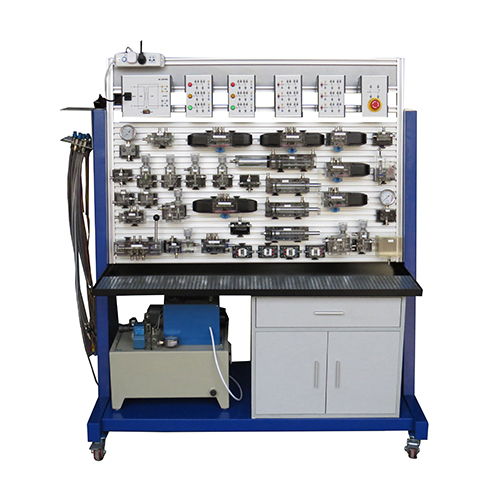

ZMH1107T Прозрачное гидравлическое учебное оборудование Дидактическое оборудование Школьное оборудование Учебный базовый гидравлический тренажер 1. Введение в конструкцию
Данная система использует прозрачные гидравлические компоненты, комбинированную конструкцию с алюминиевыми канавками, подвижный контакт масляного канала, универсальную электрическую схему. Используя прилагаемые инструменты и консультируясь с инструктором, студенты могут удобно проводить различные стандартные проверки, эксперименты и испытания гидравлической трансмиссии. Это позволяет студентам или инженерам понять внутренний принцип, структуру и работу масляного канала и гидравлики. Это незаменимый инструмент для обучения и практической работы с гидравлическими трансмиссиями.
Габаритные размеры: 150 см (длина) × 70 см (ширина) × 170 см (высота)
Состав компонентов электрического управления
В основном состоит из блока питания, блока защиты масляного канала, блока защиты экспериментального стенда, блока управления реле, кнопок и других компонентов управления.
Введение в компоненты электрического управления
Блок питания: входное напряжение: AC220V, 50 Гц
Выходное напряжение: AC24V
2. Блок управления реле
Блок управления реле, его функции аналогичны основным функциям управления электрической системы управления. Система состоит из блока управления питанием, блока кнопок и блока индикатора повторного включения.
Система релейного управления включает два независимых режима управления. При использовании оператора в первом режиме, при нажатии кнопки «реверс I» или «нормально разомкнутый запуск», подается сигнал (контакт NO (NO = нормально разомкнутый) переключателя замыкается), затем на выходе соответствующего электромагнитного клапана первой группы загорается соответствующий индикатор выхода. При нажатии кнопки «реверс II» или «NC (NC = нормально замкнутый) остановка» подается сигнал (контакт NC (NC = нормально замкнутый) переключателя размыкается), затем на выходе соответствующего электромагнитного клапана первой группы загорается соответствующий индикатор выхода, и одновременно выход «I» отключается, индикатор выхода гаснет, то есть «I» и «II» находятся в режиме блокировки. В основном это происходит из-за того, что два электромагнита двухсоленоидного распределительного клапана не могут включаться одновременно (примечание: два электромагнита двухсоленоидного распределительного клапана должны быть подключены к «выходу I» и «выходу II» одной и той же группы соленоидных клапанов). При нажатии кнопки «стоп» или «NC (NC = нормально замкнутый) остановка» подается сигнал, после чего «выходы I» и «выход II» отключаются.
Режим управления второй группой аналогичен описанному выше.
При использовании системы управления оператору достаточно включить питание, подключить вход и выход к соответствующим точкам, и оборудование выполнит операцию управления.
3. Схема двигателя масляного насоса и регулятора
1. Описание функций
Поскольку экспериментальный стенд позволяет демонстрировать различные схемы масляного насоса, он обладает такими особенностями, как широкий диапазон давления и требуемый расход и т. д., поэтому для полного соответствия требованиям экспериментальной демонстрации в качестве приводного двигателя масляного насоса используется малогабаритный двигатель постоянного тока с параллельным возбуждением и регулятор скорости двигателя постоянного тока. 2. Технические характеристики двигателя постоянного тока:
Модель двигателя: YET-80102 Номинальный ток: 2 А
Номинальная мощность: 400 Вт Номинальное напряжение: AC220V
Диапазон регулировки скорости: 0～1500 об/мин 3. Технические характеристики регулятора двигателя постоянного тока:
Входное напряжение: AC220V
Выходное напряжение: DC 0 - 220V
Конфигурация прозрачного гидравлического клапана
НОМЕР Наименование Количество
1 Гидравлическая насосная станция Тяговый двигатель постоянного тока 1
Специализированный источник питания постоянного тока и схема регулирования скорости
Высокоточный цифровой тахометр
Масштабный манометр
Шестеренчатый масляный насос
Масляный бак
Перепускной клапан
Масляный фильтр и указатель уровня температуры
2 Двухсторонний масляный цилиндр 2
3 Масляный цилиндр с пружинным возвратом 1
4 Масляный цилиндр повышенного давления 1
5 Обратный клапан 2
6 Гидравлический регулирующий обратный клапан 2
7 Перепускной клапан 2
8 Дроссельная заслонка 1
9 Скорость Регулирующий клапан 2
10 Последовательный клапан 2
11 Редукционный клапан 1
12 Электромагнитный распределительный клапан 2/2 1
13 Двухпозиционный четырехходовой электромагнитный распределительный клапан 2
14 Трехпозиционный четырехходовой электромагнитный распределительный клапан типа «O» 1
15 Трехпозиционный четырехходовой электромагнитный распределительный клапан типа «H» 1
16 Трехпозиционный четырехходовой электромагнитный распределительный клапан типа «M» 1
17 Двухпозиционный четырехходовой селектор положения перемещения 1
18 Трехпозиционный пятиходовой селектор положения ручного управления 1
19 Реле давления 1
20 Манометр 2
21 Переключатель перемещения 4
22 Т-образный соединитель 2
23 Четырехходовой соединитель 2
24 Гидравлическая трубка 40
25 Вспомогательный масляный бак 1
