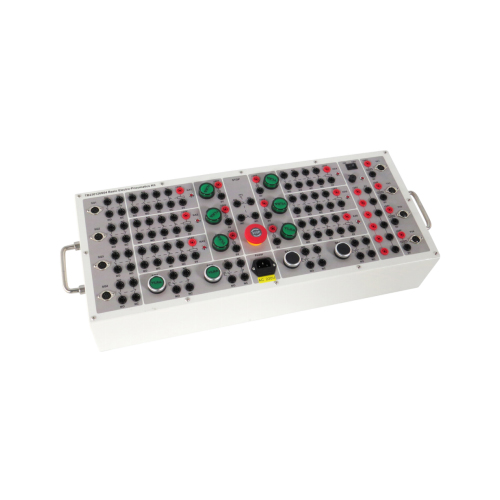

TB230126S04 Базовый электропневматический комплект, учебное оборудование, верстак, базовый гидравлический тренажер I. Обзор продукта
1.1 Описание продукта
Оборудование состоит из промежуточного реле, нагрузки индикаторной лампы 24 В, аварийного выключателя, выхода питания 24 В, электромагнитной катушки, катушки переключателя перемещения, кнопки самоблокировки и самосброса и т. д.
Подходит для экспериментов с другим оборудованием и может помочь экспериментаторам понять работу электрооборудования.
1.2 Характеристики продукта
1. Высокая надежность и долговечность.
2. Защита от перегрузок.
3. Множество конфигураций для адаптации к различным требованиям цепей.
4. Высокая изоляция для обеспечения безопасности цепи.
5. Быстрый отклик для уменьшения задержки управления.
6. Простота в эксплуатации и быстрый отклик.
7. Стабильная конструкция, подходит для случаев частой эксплуатации.
8. Низкое энергопотребление, подходит для длительной эксплуатации.
9. Высокоточный подсчет, подходит для точного управления.
II. Параметры производительности
2.1 Технические параметры
Входное напряжение: Однофазное, трехпроводное, переменный ток 220 В, 50 Гц
2.2 Габариты и вес
Габариты: 800 мм × 280 мм × 190 мм
Вес: <50 кг
III. Названия компонентов и описание функций изделия
3.1 Основные части изделия
№ Наименование
1 Клемма переключателя перемещения
2 Промежуточное реле
3 Нагрузка индикаторной лампы 24 В
4 Аварийный выключатель
5 Источник питания 24 В
6 Кнопка самосброса
7 Кнопка самоблокировки
8 Катушка электромагнитного клапана
3.2 Аксессуары изделия
№ Наименование
1 Группа электрических клапанов
2 Магнитный выключатель
3 Роликовый микропереключатель
4 Бесконтактный выключатель
5 Цифровой датчик давления
6 Трехжильная британская вилка
7 Вилка
8 Ножницы для вилки
9 Вилка
10 Прямой соединитель
11 Пневматический Т-образный соединитель
12 Электрический кабель 4 мм (красный)
13 Электрический кабель 4 мм (черный)
14 Предохранительная трубка
15 Розетка DIN (3P)
16 Розетка DIN (4P)
IV. Список комплектации изделия
№ Наименование Количество
1 Клемма переключателя перемещения 4
2 Промежуточное реле 3
3 Кнопка самосброса 2
4 Кнопка самоблокировки 2
5 Индикаторная нагрузка 24 В 3
6 Аварийный выключатель 1
7 Выходной источник питания 24 В 6
8 Катушка электромагнитного клапана 4
9 Группа электрических клапанов 1
10 Магнитный выключатель 2
11 Роликовый микропереключатель 2
12 Бесконтактный выключатель 1
13 Цифровой датчик давления 1
14 Трехжильная британская вилка 2
15 Кабель для трахеи 1
16 Ножницы для трахеи 50 м
17 Вилка для трахеи 1
18 Прямой соединитель 10
19 Пневматический Т-образный соединитель 5
20 Электрический кабель 4 мм (красный) 20
21 Электрический кабель 4 мм кабель (черный) 20
22 Предохранитель 5
23 Розетка DIN (3P) 4
24 Розетка DIN (4P) 4
V. Список экспериментов
Эксперимент 1 Промежуточное тестирование реле
