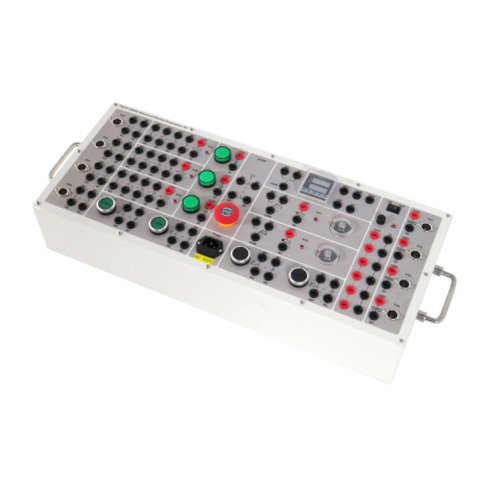

TB230126S02 Усовершенствованный электропневматический комплект. Учебный лабораторный стенд для школы. Дидактическое оборудование. Пневматический тренажер. I. Обзор продукта
1.1 Описание продукта
Оборудование состоит из промежуточного реле, нагрузки индикаторной лампы 24 В, аварийного выключателя, счетчика, задержки включения, задержки отключения, выхода питания 24 В, электромагнитной катушки, катушки переключателя перемещения, кнопки самоблокировки и самосброса и т. д. Оно подходит для экспериментов с другим оборудованием и может помочь экспериментаторам понять работу электрооборудования.
1.2 Характеристики продукта
1. Высокая надежность и долговечность.
2. Защита от перегрузок.
3. Множество конфигураций для адаптации к различным требованиям цепей.
4. Высокая изоляция для обеспечения безопасности цепи.
5. Быстрый отклик для уменьшения задержки управления.
6. Простота в эксплуатации и быстрый отклик.
7. Стабильная конструкция, подходит для случаев частой эксплуатации.
8. Низкое энергопотребление, подходит для длительной эксплуатации.
9. Высокоточный подсчет, подходит для точного управления.
10. Несколько режимов подсчета для адаптации к различным потребностям подсчета.
11. Точное управление задержкой, подходит для автоматического управления.
12. Несколько настроек задержки для адаптации к различным требованиям применения.
13. Простота в эксплуатации и удобство настройки задержки.
14. Высокая стабильность, подходит для различных нагрузок.
II. Параметры производительности
2.1 Технические параметры
Входное напряжение: однофазное, трехпроводное, переменный ток 220 В, 50 Гц
2.2 Габариты и вес
Габариты: 800 мм × 280 мм × 190 мм
Вес: <50 кг
III. Названия компонентов и описание функций изделия
3.1 Основные части изделия
№ Наименование
1 Клемма переключателя перемещения
2 Промежуточное реле
3 Нагрузка индикаторной лампы 24 В
4 Аварийный выключатель
5 Счетчик
6 Источник питания 24 В
7 Катушка электромагнитного клапана
8 Кнопка самосброса
9 Интерфейс питания
10 Кнопка самоблокировки
11 Выключатель задержки отключения
12 Выключатель задержки открытия 3.2 Аксессуары изделия
№ Наименование
1 Индуктивный бесконтактный датчик
2 Емкостной бесконтактный датчик
3 Пилотный односторонний регулирующий клапан потока
4 Трехжильная британская вилка
5 Разъем
6 Ножницы для разъема
7 Вилка для разъема
8 Прямой соединитель
9 Пневматический Т-образный соединитель
10 Электрический кабель 4 мм (красный)
11 Электрический кабель 4 мм (черный)
12 Предохранитель
13 Розетка DIN (3P)
14 Розетка DIN (4P)
15 USB-накопитель
IV. Список комплектации изделия
№ Наименование Количество
1 Клемма переключателя перемещения 4
2 Промежуточное реле 3
3 Кнопка самосброса 2
4 Кнопка самоблокировки 2
5 Индикаторная нагрузка 24 В 3
6 Аварийный выключатель 1
7 Счетчик 1
8 Выключатель задержки открытия 1
9 Выключатель задержки отключения 1
10 Выходной источник питания 24 В 6
11 Катушка электромагнитного клапана 4
12 Группа электрических клапанов 1
13 Индуктивный бесконтактный датчик 1
14 Емкостной бесконтактный датчик 1
15 Пилотный односторонний регулирующий клапан потока 2
16 Трехжильная британская вилка 1
17 Кабель для трахеи 50 м
18 Ножницы для трахеи 1
19 Заглушка для трахеи 10
20 Соединение для трахеи 5
21 Пневматический Т-образный соединитель 5
22 Электрический кабель 4 мм (красный) 20
23 Электрический кабель 4 мм (черный) 20
24 Предохранитель 5
25 Розетка DIN (3P) 4
26 Розетка DIN (4P) 4
27 USB-накопитель 1
V. Список экспериментов
Эксперимент 1. Проверка промежуточного реле
Эксперимент 2. Проверка задержки подключения
Эксперимент 3. Проверка задержки отключения
Эксперимент 4. Эксперимент по проверке оборудования
